新聞詳情
2022/6/7
不銹鋼截止閥的結構特點【摘要】不銹鋼截止閥是截止閥的一種，對閥體材質要求比較高普通有301.304.316等幾個材質選擇廣泛應用于化工，船舶，醫藥，食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。不銹鋼截止閥被廣泛應用與各種工業，那它的結構特點有哪些呢？
不銹鋼截止閥的結構特點
不銹鋼截止閥有以下幾個結構特點：
(1)結構比閘閥簡樸，創造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴峻，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而不銹鋼截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較蜿蜒，流體阻力大，動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時，普通采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，普通采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣常常受沖蝕。

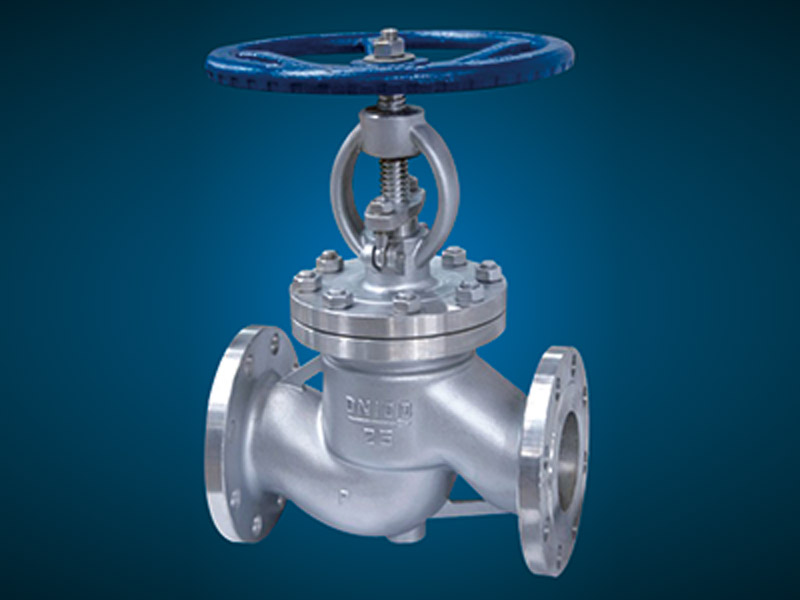

不銹鋼截止閥結構
不銹鋼截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中央線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥只適用于全開和全關，不允許作調節和節流。
不銹鋼截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門浮現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝
不銹鋼截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
不銹鋼球閥生產廠家推薦
上海奇眾閥門創造有限公司主導產品包括閘閥、蝶閥、球閥、截止閥、止回閥、放料閥、過濾器、特種閥等共有60多個系列、幾千種型號規格，閥門主體材料有WCB、WC6、CF8、CF3、雙相不銹鋼、純鈦、純鎳、蒙乃爾合金等上百種材料。熱門產品有：不銹鋼閘閥、不銹鋼截止閥、不銹鋼球閥、不銹鋼止回閥等。產品涵蓋高、中、低壓閥門領域，產品服務于海內外石化、制藥、冶金、電力、石油、給排水、燃?xì)獾刃袠I(yè)，客戶遍布全球各地，用品質為客戶創造著價值，并獲得了上海市名牌產品、上海市知名商標等殊榮。
