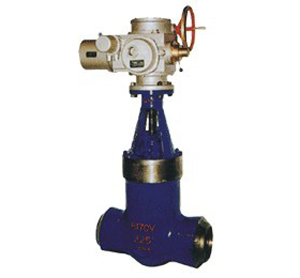

高壓電站閘閥主要有電站高溫高壓電站閘閥、電站閘閥等特殊閥門,主要技術參數為:PN1.6~32MPa; DIN10~600mm; 使用溫度為-29~695℃;主體材料為碳鋼、鉻鉬鋼、鉻鉬釩鋼、奧氏體不銹鋼等;適用介質為水、蒸汽、油品等。電站閥門產品被廣泛應用于火力發電廠的各種工況的管路上。操作方式:手動、電 動、氣動、齒輪傳動等。上海奇眾閥門始終堅持“科技先行、品質領先、技術創新”戰略,生產的電站閥門產品結構緊湊新穎、選材考究合理、工藝成熟先進,是用戶值得信賴的產品。
高壓電站閘閥主要壓力等級:
公稱壓力 200、250、320
工作壓力P55 100V、P55 140V、P55 170V 320V
高壓電站閘閥應用范圍:
電站閘閥主要是作為水、蒸汽管路上的啟閉裝置,用于切斷或接通管路中的介質。使用時應全開或是全閉,不能作調節閥使用。電站閘閥工作原理:按順時針轉動手輪或閥桿螺母,閥桿帶動閘板下行,使密封面吻合,切通道,即為關閉;反之則為開啟。
高壓電站閘閥結構特點:
設計、制造、檢驗、標記、供貨等均符合相關國內GB、JB、DL等有關標準。
材質符合ASME、JIS、GB、JB、DL等國內外相關標準。
所有閥門的密封副均采用不同硬度的Stellite硬質合金堆焊而成,密封副配對合理,密封性能好:耐高溫、硬 度高、抗擦傷、耐沖蝕、壽命長。
上密封面采用奧氏體不銹鋼或Stellite硬質合金堆焊而成,密封可靠、耐腐蝕,更換填料可在不停機的情況下進行,不影響系統運行。
體蓋采用壓力自緊式密封結構,壓力越高,密封性能越好。
閘閥采用雙閘板或彈性閘板結構,密封可靠,動作靈活,維修方便。
閥桿螺母與支架連接部分安裝了推力球軸承,轉動力矩小、啟閉靈活、省力省電。
電動裝置擇優選用名牌產品,具有體積小、重量輕、功能全、性能可靠的優點,還可與程控電腦配套使用,進行遠距離操作。
1.采用壓力自緊式密封,閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成,耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理,有良好的抗腐蝕性和抗擦傷性。
高壓電站閘閥標準規范:
設計制造標準:JB/T 3595、GB/T12234、ASME B16.34
結構長度標準:JB/T 3595、GB/T 12221-2005
接口連接尺寸:JB/T 3595、GB/T 12224
壓力溫度等級:JB/T3595、GB/T 12224-2005
試驗檢驗標準:JB/T3595、MSS SP61、GB/T 13927-2008
高壓電站閘閥結構簡述
2、閥座密封面采用鈷基硬質合金等離子噴焊而成,耐磨、抗擦傷性能好。
閥瓣密封面經硬化氮化處理。
3、閥桿表面經抗蝕性氮化處理,有良好的抗腐蝕和抗擦傷性。
4、閥門的開啟和關閉由電動裝置來控制,電動裝置分別配有專用電機,減速器、轉矩控制機構、現場操作機構、手、電動切換機構,除就地操作外還可進行遠距離操作�?筛鶕�(jù)用戶要求選配揚州電力設備修造廠引進西門子技術生產的2SA30系列、上海自動化儀表股份有限公司十一廠引進英國ROTORK生產的A系列、瑞基測控設備有限公司生產的RA系列電動頭。
2、特殊材料配對,確保密封面高硬度及硬度差;精密研磨,光潔如鏡,耐磨耐蝕,有效延長使用壽命;
3、背密封設計,有效保護密封填料,杜絕跑冒滴漏;
4、高壓水強度,高壓氣體強度,無損檢測等多道檢測,全面控制承壓件質量;
5、閥桿表面經精密磨削及硬化處理,抗擦傷耐腐蝕,有效地減輕啟閉力矩,操作更輕松;
6、采用特殊緩蝕填料結構設計,耐溫耐壓,無腐蝕,自動潤滑,減輕啟閉摩擦,避免對閥桿表面的腐蝕,進而免除外漏;
7、雙向承壓密封設計,滿足各類特殊工況的苛刻要求;
8、嚴格手工配研,確保雙側密封面吻合度 90% 以上,實現氣泡級出廠密封檢測;
9、Z60 系列獨特的閘板彈性槽設計,自動補償加工誤差,適應高溫工況,避免咬死; Z62Y 系列為雙閘板設計,閘板自動矯正加工誤差,始終保持密封面 100% 吻合度,特別便于用戶現場維修保養;
10、閥蓋自緊密封設計,壓力越高,密封越可靠;
2、電動裝置安裝在環境溫度為一20"C~+40℃,相對濕度≤80%無腐蝕,無爆炸性氣體環境中。
3、電動裝置用于管道溫度低于350"(:時,則采用半流體鋰基潤滑油(Q/sYl002—65) 用于管道溫度高于350~(:時,則采用GB492—2N一4鈉基潤滑脂進行潤滑。
主要零件的材料說明
性能規范Property and specifiecation | ||||||
產品型號 Product type 公稱壓力PN(MPa)Nominal pressure |
試驗壓力(MPa)Test pressure | 工作壓力(MPa) Working pressure |
工作溫度(℃) Working temperature |
適用介質 Appicable medium | ||
強度試驗 Sheel test |
密封試驗/上密封實驗 Seal test | |||||
Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、Water,steam |
Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 Steam |
Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 |
零件名稱Part name | 材料牌號Material designation | ||||
閥體Body | WCB | WC6 | WC9 | ||
閥板Disc | WCB | WC6 | WC9 | ||
閥蓋Bonnet | 25 | 12Cr1Mo1VA | |||
閥桿Stem | 1Cr17Ni2 | 20Cr1Mo1VA | |||
閥座Seat | 25 | 12Cr1Mo1VA | |||
密封環Sealing ring | S軟鋼(增強柔性石墨)S soft steel (flexible graphite) | S軟鋼S soft steel | F軟鋼F Soft steel | ||
填料Packing | 增強柔性石墨Fexible graphite | ||||
支架Yoke | WCB | WCB或WC6 | |||
閥桿螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | ||||
四開環Four piece ring | 1Cr13 | 20Cr1MoVA |
高壓電站閘閥閥門示意圖:
高壓電站閘閥主要外形尺寸
公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸Main external and connecting dimensions | 電動裝置Electric dewice | 重量Weight | ||||
d | L | H | L1 | L2 | |||
Z960Y-250 | |||||||
100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
Z960Y-320 | |||||||
100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
Z960Y-P54100V | |||||||
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
Z960Y-P54170V | |||||||
125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 |
