奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多904L-球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
球芯閥廠家、球芯閥圖片、球芯閥價格
904L-球閥說明書資料介紹:
904L-球閥:又叫,手動開關,法蘭連接的904L-球閥,密封面為PTFE四氟密封,美標2.0MPa壓力,通經為DN20(美標),關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。球芯閥設計標準按照HG20615美國化工部標準制造,適用于70℃以下各種濃度硫酸,在常壓下耐任何濃度、任何溫度的醋酸及甲酸與醋酸的混酸中的耐腐蝕性也很好。
廣泛用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業,基本有機酸和無機鹽生產,硝酸工業等。

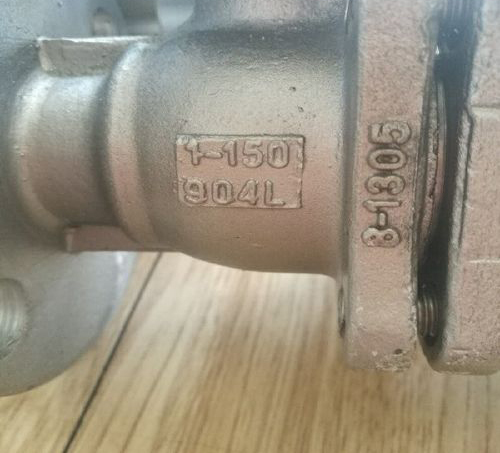

圖片
適用場合
石油、石化設備,如石化設備中的反應器等。
硫酸的儲存與運輸設備,如熱交換器等。
發電廠煙氣脫硫裝置,主要使用部位有:吸收塔的塔體、煙道、檔門板、內件、噴淋系統等。
有機酸處理系統中的洗滌器和風扇。
海水處理裝置,海水熱交換器,造紙工業設備,硫酸、硝酸設備,制酸、制藥工業及其他化工設備、壓力容器,食品設備。
制藥廠:離心機,反應器等。
植物食品:醬油罐,料酒,鹽罐,設備和敷料。
對稀硫酸強腐蝕介質是匹配的鋼種。
主要元素牌號
20Cr-24Ni-4.3Mo-1.5Cu
牌號及標準:UNS N08904、DIN1.4539、ASTM A240(全新標準將其歸為不銹鋼系列,原有標準ASME SB-625將其歸為鎳基合金系列)、SUS890L。
壓力試驗:
執行標準:
外形連接尺寸
外形結構尺寸圖:
安裝使用注意事項:
1.安裝施工 小心,切忌撞擊閥門。
2.安裝前,應將904L-球閥作一檢查,核對規格型號,鑒定有無損壞,尤其對于閥桿。還要轉動幾下,看是否歪斜,因?yàn)檫\(yùn)輸過程中,易撞歪閥桿。還要清除閥內的雜物。
3.904L-球閥起吊時,繩子不要系在手輪或閥桿上,以免損壞這些部件,應該系在閥體上。
4.對于904L-球閥所連接的管路,一定要清掃干凈�?捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物,不但容易擦傷904L-球閥的密封面,其中大顆粒雜物(如焊渣),還能堵死小閥門,使其失效。
5.安裝時要留有閥柄旋轉的位置。
6.904L-球閥不能用作節流。
7.帶傳動機構的904L-球閥應直立安裝。
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的904L-球閥產品,請您根據904L-球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
球芯閥廠家、球芯閥圖片、球芯閥價格
904L-球閥說明書資料介紹:
904L-球閥:又叫,手動開關,法蘭連接的904L-球閥,密封面為PTFE四氟密封,美標2.0MPa壓力,通經為DN20(美標),關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。球芯閥設計標準按照HG20615美國化工部標準制造,適用于70℃以下各種濃度硫酸,在常壓下耐任何濃度、任何溫度的醋酸及甲酸與醋酸的混酸中的耐腐蝕性也很好。
廣泛用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業,基本有機酸和無機鹽生產,硝酸工業等。
圖片
適用場合
石油、石化設備,如石化設備中的反應器等。
硫酸的儲存與運輸設備,如熱交換器等。
發電廠煙氣脫硫裝置,主要使用部位有:吸收塔的塔體、煙道、檔門板、內件、噴淋系統等。
有機酸處理系統中的洗滌器和風扇。
海水處理裝置,海水熱交換器,造紙工業設備,硫酸、硝酸設備,制酸、制藥工業及其他化工設備、壓力容器,食品設備。
制藥廠:離心機,反應器等。
植物食品:醬油罐,料酒,鹽罐,設備和敷料。
對稀硫酸強腐蝕介質是匹配的鋼種。
主要元素牌號
合金 | % | 鎳 | 鉻 | 鉬 | 銅 | 鐵 | 碳 | 錳 | 硅 | 磷 | 硫 |
小 | 23 | 19 | 4 | 1 | 余量 | ||||||
大 | 28 | 23 | 5 | 2 | 0.02 | 2 | 1 | 0.045 | 0.035 |
牌號及標準:UNS N08904、DIN1.4539、ASTM A240(全新標準將其歸為不銹鋼系列,原有標準ASME SB-625將其歸為鎳基合金系列)、SUS890L。
壓力試驗:
試驗壓力(MPa) | 2.5 | 4 | 6.4 | 10 | MPa |
殼體強度試驗 | 3.75 | 6 | 9.6 | 15 | MPa |
高壓密封試驗壓力 | 2.75 | 4.4 | 7.04 | 11 | MPa |
低壓氣密封驗壓力 | 0.5-0.7 |
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
GB122237/HG20615 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
凸面法蘭 RF PN1.6 | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 | |
20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
凸面法蘭 RF PN2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 | |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
安裝使用注意事項:
1.安裝施工 小心,切忌撞擊閥門。
2.安裝前,應將904L-球閥作一檢查,核對規格型號,鑒定有無損壞,尤其對于閥桿。還要轉動幾下,看是否歪斜,因?yàn)檫\(yùn)輸過程中,易撞歪閥桿。還要清除閥內的雜物。
3.904L-球閥起吊時,繩子不要系在手輪或閥桿上,以免損壞這些部件,應該系在閥體上。
4.對于904L-球閥所連接的管路,一定要清掃干凈�?捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物,不但容易擦傷904L-球閥的密封面,其中大顆粒雜物(如焊渣),還能堵死小閥門,使其失效。
5.安裝時要留有閥柄旋轉的位置。
6.904L-球閥不能用作節流。
7.帶傳動機構的904L-球閥應直立安裝。
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的904L-球閥產品,請您根據904L-球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
