【安全逆止閥產品用途】

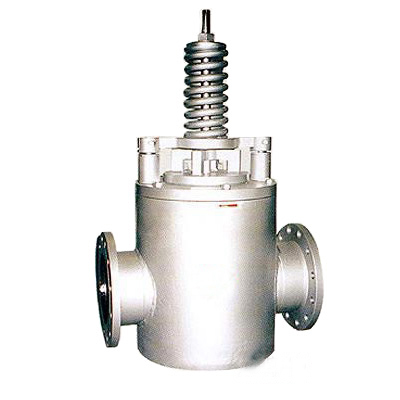

安全逆止閥(安全止回閥)是結合安全閥和止回閥的雙重功能，既能起防止介質回流的功能，又能泄壓的功能，主要用于空氣或壓縮空氣的風機出口，防止介質逆流進入風機同時起安全泄壓作用，具有動作精度高，重復性好，回座準確，操作維護方便。
【安全逆止閥產品特點】
【安全逆止閥產品特點】
- 全啟式結構，排量大
- 整定壓力偏差小，可達±3%
- 選用優質的彈簧鋼，保證彈簧的壽命和穩定性
- 橡膠軟密封結構
【安全逆止閥執行標準】
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928
【安全逆止閥產品型號】
HA42X-16C
【安全逆止閥整定壓力等級】
【安全逆止閥性能參數】
【安全逆止閥結構圖片與連接尺寸】
【安全逆止閥整定壓力等級】
| 公稱壓力(MPa) | 整定壓力等級 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
【安全逆止閥性能參數】
| 型號 | 鑄鋼型 HA42X-16C | |
| 口徑范圍 | DN200 | |
| 適用溫度 | ≤80°C | |
| 適用介質 | 空氣 | |
| 材料 | 1、閥體 | WCB |
| 2、閥瓣 | WCB+EPDM | |
| 3、軸 | WCB | |
| 4、閥蓋 | WCB | |
| 5、上閥瓣 | WCB+EPDM | |
| 6、下彈簧座 | WCB | |
| 7、閥桿 | 2Cr13 | |
| 8、彈簧 | 50CrVa | |
| 9、上彈簧座 | WCB | |
【安全逆止閥結構圖片與連接尺寸】
