  • 所屬系列：
  • 產品名稱：
  • 產品型號：
  • 關鍵字標簽：
  • 瀏覽次數：
  • 止回閥
  • 斜盤式止回閥
  • PXH44H
  • PXH44H斜盤式止回閥
  • 285

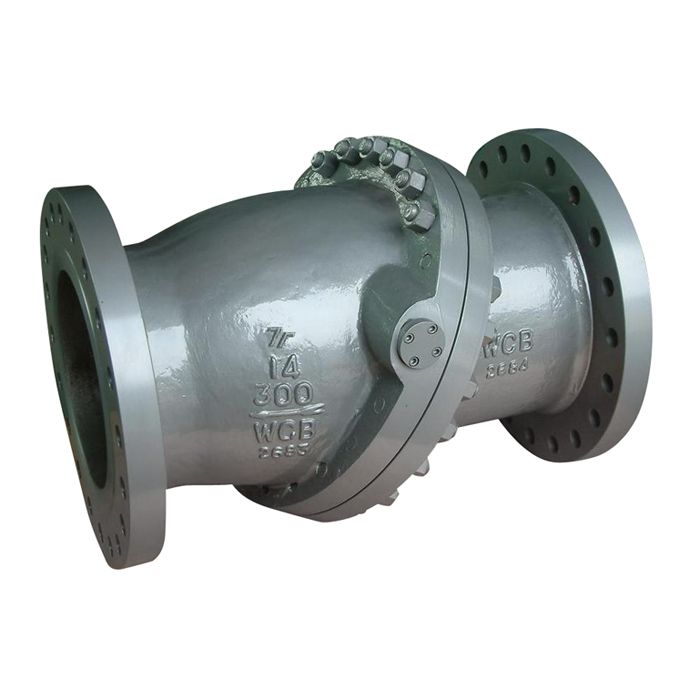

PXH44H斜盤式止回閥是將我公司多年的閥門生產技術結合國外先進產品設計開發的一種新型止回閥，其主要優點是克服旋啟式止回閥、升降式上回閥在工況下產生的撞擊、水擊現象，實現無撞擊操作。PXH44H斜盤式止回閥產品設計：法蘭尺寸按：ASMEB16.5GBHGSH壓力等級：Class150、300、600PN2.0、5.0、10.0MPa
PXH44H斜盤式止回閥結構特點：
雙偏心閥瓣，關閉時閥痤與密封面逐步接觸，達到無撞擊、無噪聲工作。
微彈性金屬閥座，密封性能好。
蝶式閥瓣設計，開關迅速、靈敏，使用壽命長。
斜盤式結構使流體通道呈流線型，流阻小，有節能效果。

斜盤式止回閥結構圖

　　斜盤式止回閥結構

PXH44H斜盤式止回閥規格尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 650 700 750 900
NPS 2 2-1/2 3 4 5 6 8 10 12 14 16 18 20 24 26 28 30 36
斜盤式止回閥壓力等級有：CLASS150，CLASS300，CLASS600，CLASS900，CLASS1500。

PXH44H斜盤式止回閥執行標準

設計標準 API6D、API594
壓力溫度等級標準 ASME B16.34
結構長度標準 API6D、API594
法蘭型式尺寸標準 ASME B16.5、ASME B16.47
檢驗與試驗標準 API598、API6D
PXH44H斜盤式止回閥主要外形尺寸
斜盤式止回閥外形尺寸和重量圖1

斜盤式止回閥外形尺寸和重量圖2

PXH44H斜盤式止回閥適用溫度：-196℃~550℃，注：應根據不同的工況溫度選擇不同的材質。適用介質：水、油、汽以及各類腐蝕性介質，注：應根據不同的介質而選擇不同的材質。
