  • 所屬系列:
  • 產品名稱:
  • 產品型號:
  • 關鍵字標簽:
  • 瀏覽次數:
  • 止回閥
  • 抽汽快速關閉逆止閥
  • H664Y
  • H664Y抽汽快速關閉逆止閥
  • 153

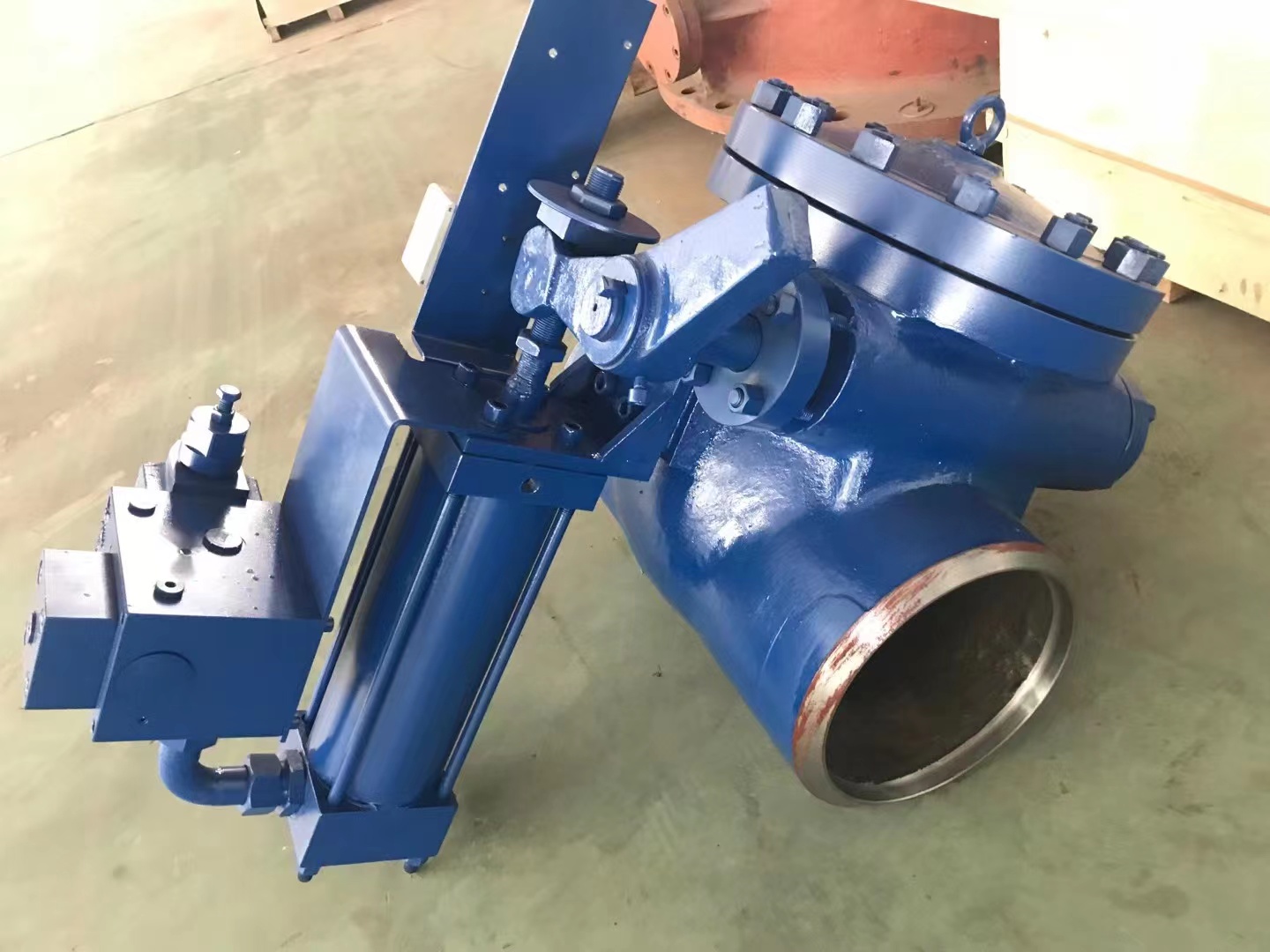

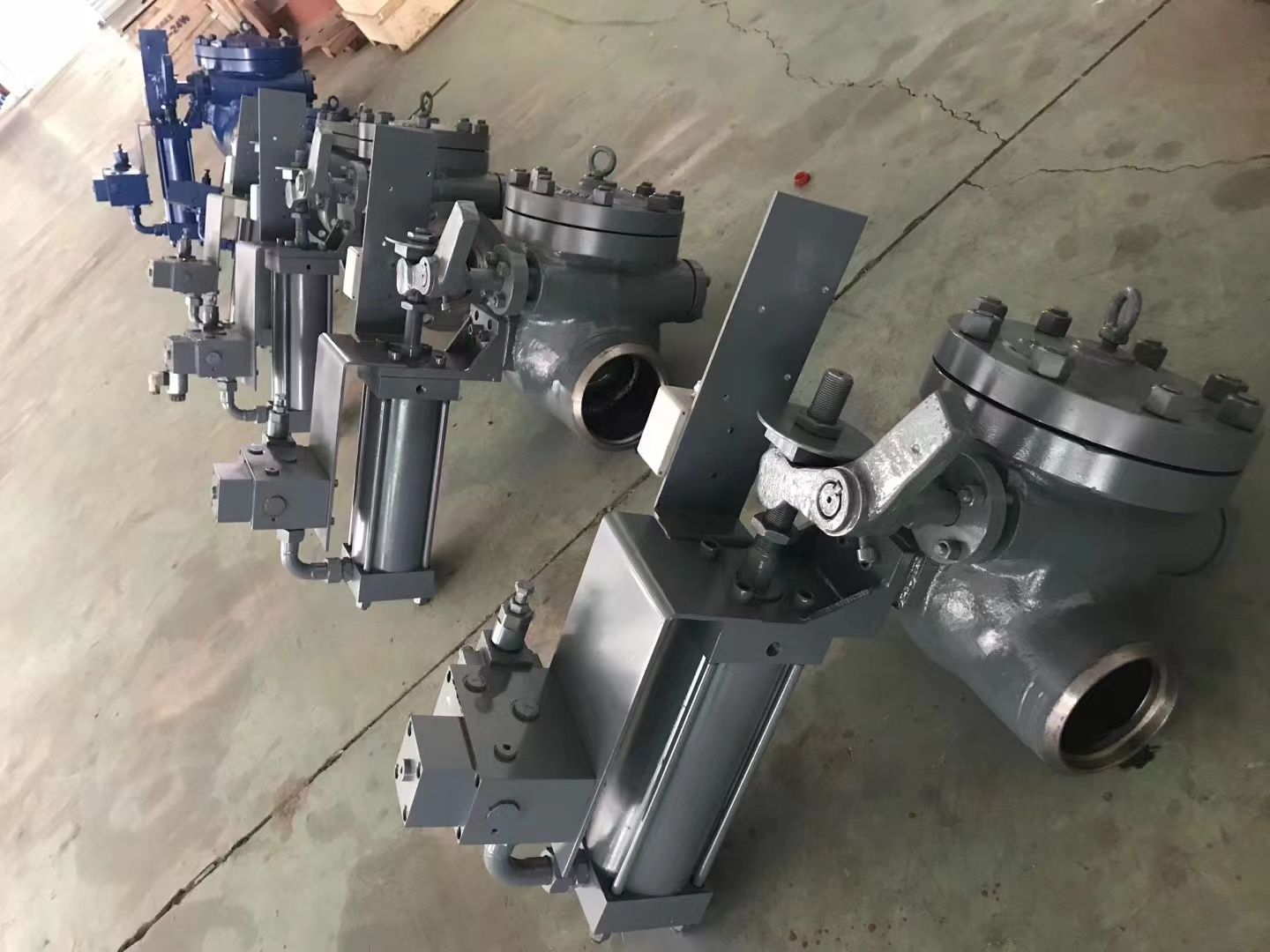

H664Y抽汽快速關閉逆止閥連接形式:焊接
產品材質:碳素鋼,不銹鋼
公稱通徑:50~1000mm
適應介質:水,蒸汽
壓力環境:0.6-10Mpa
H664Y抽汽快速關閉逆止閥產品綜述】
抽汽止回閥是利用引進技術,在國外同類產品的基礎上,采用目前先進的設計、制造、材料技術、重新開發的完全滿足國內600MW、1000MW以下發電機組汽輪機抽汽系統需要的閥門產品,技術性能達國際先進水平,為國內外近百家電力企業提供了數百臺質優價廉的產品,得到了眾多用戶的一致好評,已經替代部分進口,為國家節約了大量外匯。該系列產品主要用在600MW以下火力發電汽輪機抽汽系統,防止介質或水倒流,對汽輪機水泵等重要設施起到保護作用。其性能要求為在管道介質倒流、斷電、事故等非常狀態下,該閥門瞬間關閉,關閉時間小于0.5秒。
H664Y抽汽快速關閉逆止閥閥設計制造檢驗標準】
設計制造標準:ASME/ANSIB16.34、E101、JB/T3595
結構長度標準:JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法蘭標準:GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
試驗驗收標準:JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
H664Y抽汽快速關閉逆止閥特點】
►設計制造驗收標準采用ANSIB16.34、E101或JB/T3595,強度及密封性能完全符合標準需要,
►真空狀態下的閥門進行真空試驗,整機壽命滿足用戶要求;
►針對不同溫度,主體材料采用碳鋼或高溫鋼,密封面堆焊硬質合金;
►閥瓣設計為經搖桿與閥桿活動連接,可與閥認密封面自對對中,保證密封面吻合;
►閥座密封面傾斜一定角度,減少關閉時間,減輕沖擊,保護設備本身和管道安全;
►閥門配有阻尼重錘,可平衡關閉件動力矩,防止不錘的發生;
►閥體內腔采用流線型設計,流通能力大,減小閥門阻力;
►執行機構為彈簧復位式氣缸或液壓缸,并與閥門關閉件動作相對獨立,執行機構故障不影響關閉件動作;
►氣缸戒液壓缸內壁涂耐磨耐蝕層,可增加壽命,減輕動作阻力,使閥門靈活、可靠;
►關閉件開啟設有限位機構,避免開啟過位造成損壞;
►執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示;
►也可根據用戶具體要求進行針對性設計。
H664Y抽汽快速關閉逆止閥用途及性能規范】
H664Y抽汽止回閥用于電廠或熱電廠抽氣系統,或其它系統的和水等非腐蝕性介質管道上,防止汽輪機級負荷時汽輪機內的壓力突然降低,抽汽管和各加熱器內蒸汽倒流進入汽輪機內造成汽輪對片打碎,毀壞汽輪發電機的惡性事故,并防止加熱器系統管道泄漏使水從抽汽緊密的關閉,確保在給水加熱器出現水位超高時,氣動裝置部件接到液體逆流信號后,將汽輪機迅速隔開,給汽輪機或抽氣系統以大保護。
H664Y抽汽快速關閉逆止閥氣路系統工作原理】
氣源來自壓縮空氣(氣源壓力0.4~0.6Mpa),經過球閥進入二位三通電磁閥,后經過快排閥進入氣缸進氣口,止回閥打開。手動換向閥為運行中試驗止回閥靈活性用。
止回閥關閉時,電磁閥斷電而關閉,切斷氣源,快排閥啟動,排出氣缸下腔空氣,止回閥快速關閉。
電磁閥、空氣處理元件等控制部件,按汽輪機廠要求采用美國ASCO進口產品,也可按用戶要求配備其它國內外廠家優質產品,以確保優良的性能和高可靠性。
H664Y抽汽快速關閉逆止閥結構特點
1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金,有良好的耐磨性,密封性能穩定可靠。
2、當介質正向流動時,氣缸下腔進氣,與重錘共同作用,合閥瓣平衡地處在全開位置。當介質反向流動時,氣缸活塞下腔迅速泄壓,閥瓣在0.5秒內快速關閉。
3、重錘通過加長桿和撥叉作用于銷軸,用以平衡和搖桿的重力矩,防止水錘現象的發生。當介質正向流動時,有助于打開閥門,并在運行中保持閥門的平穩和減少振動。
