奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D71X-廣式蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

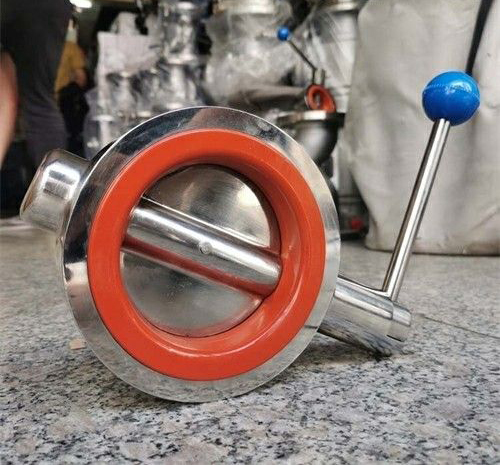

D71X-廣式蝶閥連接方式卡箍快裝，又名卡箍式蝶閥，主要應用在管道連接處控制液體和物流開關工作，比如飲料機械，食品機械，乳品機械等衛生級行業。
產品內外用拋光設備處理，達到表面精密度要求
1、墊圈材質有NBR，VMQ 或FPM（氟橡膠），它們都符合FDA 177.2600；
2、連接：焊接，卡箍，螺紋，單焊接單螺紋，法蘭式，DIN,SMS,RJT,ISO,IDF,3A;
3、手柄：二，三，四拉桿手柄，多為手柄，多位不銹鋼手柄，
4、執行器：不銹鋼氣動執行器，臥式氣動執行器，電動執行器，
5、智能閥門器：電流信號4-20mA（0-20mA）,電壓信號0-5V；總線協議DEVICENET;
D71X-廣式蝶閥工作原理：
1、可以通過通過執行器自動操作也可以手柄操作；
2、手柄控制閥門的“開"和“關"的位置，當然也可以調節到其他間的位置；
3、執行器把活塞的軸向運動轉換成90度旋轉運動，傳輸給蝶閥
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D71X-廣式蝶閥產品，請您根據D71X-廣式蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
D71X-廣式蝶閥連接方式卡箍快裝，又名卡箍式蝶閥，主要應用在管道連接處控制液體和物流開關工作，比如飲料機械，食品機械，乳品機械等衛生級行業。
產品內外用拋光設備處理，達到表面精密度要求
1、墊圈材質有NBR，VMQ 或FPM（氟橡膠），它們都符合FDA 177.2600；
2、連接：焊接，卡箍，螺紋，單焊接單螺紋，法蘭式，DIN,SMS,RJT,ISO,IDF,3A;
3、手柄：二，三，四拉桿手柄，多為手柄，多位不銹鋼手柄，
4、執行器：不銹鋼氣動執行器，臥式氣動執行器，電動執行器，
5、智能閥門器：電流信號4-20mA（0-20mA）,電壓信號0-5V；總線協議DEVICENET;
D71X-廣式蝶閥工作原理：
1、可以通過通過執行器自動操作也可以手柄操作；
2、手柄控制閥門的“開"和“關"的位置，當然也可以調節到其他間的位置；
3、執行器把活塞的軸向運動轉換成90度旋轉運動，傳輸給蝶閥
公稱通徑 | 管螺紋 | 尺寸mm | 重量WTg | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
