產品中心
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HC41X-不銹鋼消聲止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
特點用途
1、閥瓣采用“HC41X-不銹鋼消聲止回閥"外形設計,閥體采用“腰鼓"外形設計,改善介質流向,降低流阻系數
2、閥門采用短結構形式,雖然水頭損失比升降式靜音止回閥稍大些,但體積小、價格便宜
3、結構緊湊,導向軸與導向架之間裝有非金屬潤滑套,閥瓣升降靈活,不會產生抱死現象
4、骨架式橡膠密封圈直接鑲嵌在閥體上,避免了介質長時間對密封圈的直接沖刷,使用壽命明顯延長,堅固 耐用
5、閥瓣啟閉行程短,可以有效的防止水錘產生
6、適用于給排水系統,高層建筑管網,可安裝在泵的出口處,結構稍加改動,可做為吸水底閥使用,但不適 用于污水管網

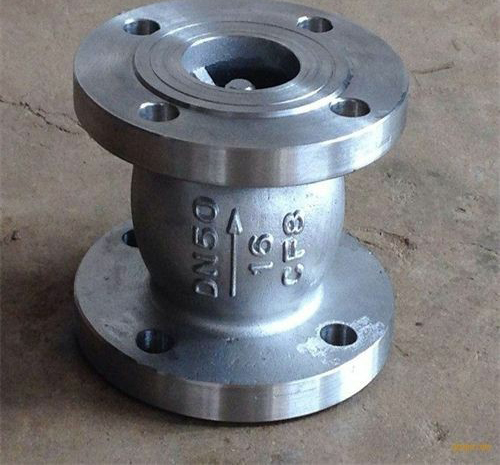

HC41X-不銹鋼消聲止回閥原理結構
1、本閥門在使用過程中,介質按圖示箭頭方向流動。
2、當介質按規定方向流動時,閥瓣受介質力的作用,被開啟;介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用, 使閥瓣與閥座的密封面密合而關閉,達到阻止介質逆流的目的。
3、閥體及閥瓣的密封面采用不銹鋼堆焊。
4、結構長度符合GB/T12221-2005標準,法蘭連接符合GB/T17241.6-2008標準。
消聲止回閥安裝和使用
1、本閥門通路兩端須堵塞,存在干燥通風的室內。如長期存放,應經常檢查防銹蝕。
2、安裝前應將閥門清洗干凈,并消除在運輸過程中造成的缺陷。
3、安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4、本閥門安裝在水平管道上,閥蓋向上。
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HC41X-不銹鋼消聲止回閥產品,請您根據HC41X-不銹鋼消聲止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
