奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H71XT-南瓜型止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

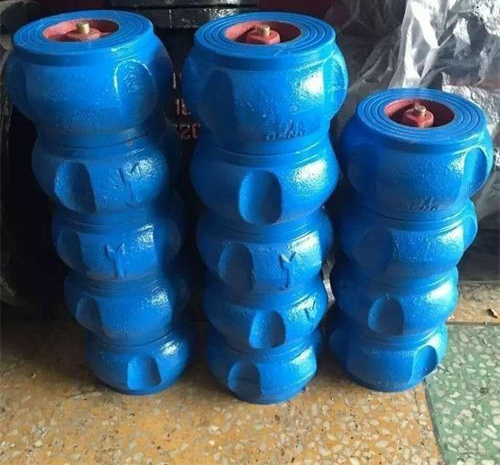

H71X南瓜式止回閥概述：
系列對夾式消聲止回閥是利用管線內部壓力變化，內壓自行驅動型止回閥。該產品閥瓣運動自動導向，開啟關閉靈活，運動自如，密封性能好，外形結構尺寸小重量輕、拆裝方便、噪音低、垂直，水平安裝均可。
對夾升降止回閥可安裝在水泵出口管道上，多用于水泵停止時，防止管路中帶壓水流回流沖擊水泵確保安全。
H71X南瓜式止回閥安裝說明：
１、安裝前請核對該閥門的口徑，壓力等級及外觀是否完好無損。用手按動閥軸是否動作靈活無阻。
２、檢查閥體標示紅色箭頭與管線水流方向是否一致。
３、夾緊閥門時，各螺栓擰緊用力均衡，使閥門受力一致，并且?jiàn)A緊力不要過大。
H71XH71XT-南瓜型止回閥主要性能、規范：
H71X南瓜式止回閥主要零件材料：
H71XH71XT-南瓜型止回閥主要尺寸及重量：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H71XT-南瓜型止回閥產品，請您根據H71XT-南瓜型止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
H71X南瓜式止回閥概述：
系列對夾式消聲止回閥是利用管線內部壓力變化，內壓自行驅動型止回閥。該產品閥瓣運動自動導向，開啟關閉靈活，運動自如，密封性能好，外形結構尺寸小重量輕、拆裝方便、噪音低、垂直，水平安裝均可。
對夾升降止回閥可安裝在水泵出口管道上，多用于水泵停止時，防止管路中帶壓水流回流沖擊水泵確保安全。
H71X南瓜式止回閥安裝說明：
１、安裝前請核對該閥門的口徑，壓力等級及外觀是否完好無損。用手按動閥軸是否動作靈活無阻。
２、檢查閥體標示紅色箭頭與管線水流方向是否一致。
３、夾緊閥門時，各螺栓擰緊用力均衡，使閥門受力一致，并且?jiàn)A緊力不要過大。
H71XH71XT-南瓜型止回閥主要性能、規范：
公稱壓力 | 實驗壓力 | 工作壓力 | 適用溫度 | 適用介質 | |
| 強度 | 密封 | ||||
| 1.6 | 2.4 | 1.76 | 1.6 | 80 | 水 |
H71X南瓜式止回閥主要零件材料：
| 零件名稱 | 閥體、閥蓋、閥瓣 | 密封墊 | 閥軸、壓蓋 | 彈簧 |
| 材料 | 鑄鐵 | 橡膠 | 黃銅 | 不銹鋼 |
H71XH71XT-南瓜型止回閥主要尺寸及重量：
公稱通經 ＤＮ（mm） | 尺寸 | 重量 （kg） | |||
| Ｌ | Ｄ | Ｄ | 螺栓 | ||
| 40 | 62 | 105 | 85 | 4-M16×150 | 2.3 |
| 50 | 67 | 127 | 105 | 4-M16×150 | 2.5 |
| 65 | 73 | 139 | 120 | 4-M16×150 | 4 |
| 80 | 80 | 152 | 135 | 8-M16×160 | 5.2 |
| 100 | 102 | 172 | 155 | 8-M16×190 | 7.5 |
| 125 | 120 | 225 | 185 | 8-M16×230 | 13.5 |
| 150 | 140 | 232 | 210 | 8-M20×240 | 17.5 |
| 200 | 165 | 286 | 265 | 12-M20×260 | 27 |
| 250 | 210 | 350 | 320 | 12-M22×310 | 56 |
| 300 | 260 | 430 | |||
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H71XT-南瓜型止回閥產品，請您根據H71XT-南瓜型止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
