奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多CYZ40H-差壓油密封閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

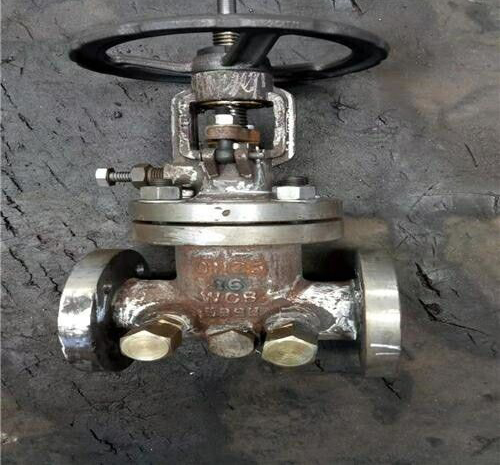

一、CYZ40H-差壓油密封閘閥產品簡介：
結構原理：差壓油密封楔式閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。
二、CYZ40H-差壓油密封閘閥主要特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料、密封可靠。操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構型式：彈性楔式單閘板、鋼性楔式單閘板雙閘板型式。
5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路人作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
6、差壓閘閥適用于油品、天然氣管道上的啟閉裝置。
三、CYZ40H-差壓油密封閘閥產品主要設計標準：
1、通用閥門法蘭和對焊連接鋼制閘閥GB12234
2、法蘭連接金屬閥門的結構長度GB12221
3、整體鑄鋼管法蘭JB/T79.1~97.4
4、天然氣地面設施抗硫化物應力開裂金屬材料要求SY/T0599
5、鋼制閥門一般要求GB/T12224
6、通用閥門供貨要求GB/T12252
7、閥門的檢驗與試驗JB/T9092
8、通用閥門標志GB/T12220
四、CYZ40H-差壓油密封閘閥產品主要性能參數：
五、CYZ40H-差壓油密封閘閥產品主要部件材質：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CYZ40H-差壓油密封閘閥產品，請您根據CYZ40H-差壓油密封閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、CYZ40H-差壓油密封閘閥產品簡介：
結構原理：差壓油密封楔式閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。
二、CYZ40H-差壓油密封閘閥主要特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料、密封可靠。操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構型式：彈性楔式單閘板、鋼性楔式單閘板雙閘板型式。
5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路人作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
6、差壓閘閥適用于油品、天然氣管道上的啟閉裝置。
三、CYZ40H-差壓油密封閘閥產品主要設計標準：
1、通用閥門法蘭和對焊連接鋼制閘閥GB12234
2、法蘭連接金屬閥門的結構長度GB12221
3、整體鑄鋼管法蘭JB/T79.1~97.4
4、天然氣地面設施抗硫化物應力開裂金屬材料要求SY/T0599
5、鋼制閥門一般要求GB/T12224
6、通用閥門供貨要求GB/T12252
7、閥門的檢驗與試驗JB/T9092
8、通用閥門標志GB/T12220
四、CYZ40H-差壓油密封閘閥產品主要性能參數：
| 壓力等級 | 常溫下壓力試驗（MPa） | 適用溫度（℃） | 適用介質 | ||||
| 殼體試驗 | 密封試驗 | 上密封試驗 | 抗硫型 | 基本型 | |||
| 公稱壓力 PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | -29-121或按用戶服務要求 | 含H2S和CO2＞500Mg/m3的介質 | 石油、天然氣、水等 |
| 2.5 | 3.75 | 2.75 | 2.75 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | ||||
| 10.0 | 15.0 | 11.0 | 11.0 | ||||
| 16.0 | 24.0 | 17.6 | 17.6 | ||||
| 磅級Lb | 150 | 2.93 | 2.07 | 2.07 | |||
| 300 | 7.58 | 5.52 | 5.52 | ||||
| 400 | 10.0 | 7.31 | 7.31 | ||||
| 600 | 15.0 | 11.03 | 11.03 | ||||
| 900 | 22.4 | 16.54 | 16.54 |
五、CYZ40H-差壓油密封閘閥產品主要部件材質：
| 閥體、閥蓋 | 閥板、閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 |
| 碳素鋼 | 優質碳金鋼+硬質合金或不銹鋼 | 鉻不銹鋼 | 鋁青銅 | 石墨石棉盤根 | 可鍛鑄鐵 |
| 鉻鎳鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鈦不銹鋼 | 鋁青銅 | 浸聚四氟乙 | 可鍛鑄鐵 |
| 鉻鎳鉬鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鉬鈦不銹鋼 | 鋁青銅 | 烯石棉盤根 | 球墨鑄鐵 |
| 鉻鉬鋼 | 合金鋼+硬質合金 | 鉻鉬鋼 | 鋁青銅 | 柔性石墨 | 球墨鑄鐵 |
| 鉻鉬釩鋼 | 合金鋼+硬質合金 | 鉻鉬釩鋼 | 鋁青銅 | 柔性石墨 | 球墨鑄鐵 |
