奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZCQ-氣控電磁閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

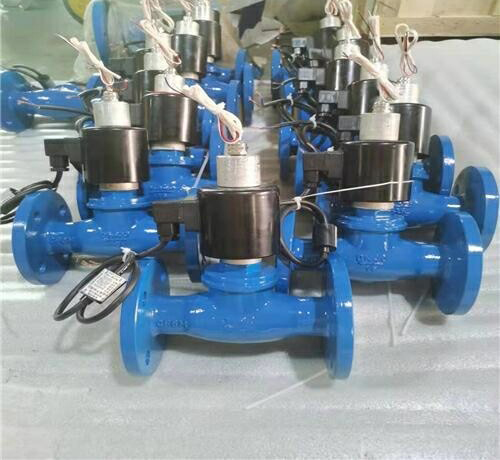

一、ZCQ-氣控電磁閥產品簡介
適用于工作壓力為0~0.8Mpa，工作介質為空氣、煤氣、水、液和溫度≤120℃蒸汽的系統上，是進行溫度、壓力、液位、濃度自動控制的執行器�？蓱�(yīng)用于食品罐頭、制藥、印染等行業的升溫、保溫、降溫自控系統及水泥制造、機械制造業的壓力自控系統，也可應用于大口徑高壓管道的自控系統。
二、ZCQ-氣控電磁閥產品主要性能參數
三、ZCQ-氣控電磁閥產品主要結構尺寸
四、ZCQ-氣控電磁閥產品的安裝
1、安裝時應注意閥體上箭頭應與介質流向一致；
2、不可裝在有直接滴水或?yàn)R水的地方且電磁閥應垂直向上安裝。
3、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作。
4、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用。
5、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。
6、當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZCQ-氣控電磁閥產品，請您根據ZCQ-氣控電磁閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、ZCQ-氣控電磁閥產品簡介
適用于工作壓力為0~0.8Mpa，工作介質為空氣、煤氣、水、液和溫度≤120℃蒸汽的系統上，是進行溫度、壓力、液位、濃度自動控制的執行器�？蓱�(yīng)用于食品罐頭、制藥、印染等行業的升溫、保溫、降溫自控系統及水泥制造、機械制造業的壓力自控系統，也可應用于大口徑高壓管道的自控系統。
二、ZCQ-氣控電磁閥產品主要性能參數
| 公稱通徑 | 25 | 50 | 65 | 80 | 100 |
| 工作壓力 | 0~0.8Mpa | ||||
| 適用介質 | 氣、水、液、蒸汽、煤氣 | ||||
| 控制壓力 | 0.1~0.65Mpa | ||||
| 控制介質 | 氣 | ||||
| 環境溫度 | -10~+50℃ | ||||
| 高介質溫度 | 120℃ | ||||
| 電源 | AC220V+10%/-15% 50Hz±5%或定制 | ||||
| 溫升 | |||||
| 外形尺寸（H*L）mm | 200*125 | 350*230 | 374*250 | 420*270 | 490*320 |
| 接管形式 | 內螺紋G1 | 法蘭4孔φ18 中心圓φ125 | 法蘭4孔φ18 中心圓φ145 | 法蘭4孔φ18 中心圓φ150 | 法蘭4孔φ18 中心圓φ170 |
三、ZCQ-氣控電磁閥產品主要結構尺寸
| DN | 法蘭連接 | |||||||
| 外形尺寸 | 法蘭尺寸 | |||||||
| H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
| 32 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 |
| 80 | 276 | 310 | 132 | 160 | 132 | 20 | 3 | 4-φ18 |
| 100 | 373 | 350 | 156 | 180 | 156 | 22 | 3 | 4-φ18 |
四、ZCQ-氣控電磁閥產品的安裝
1、安裝時應注意閥體上箭頭應與介質流向一致；
2、不可裝在有直接滴水或?yàn)R水的地方且電磁閥應垂直向上安裝。
3、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作。
4、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用。
5、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。
6、當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZCQ-氣控電磁閥產品，請您根據ZCQ-氣控電磁閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
