奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多G641J-DN70-氣動隔膜閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

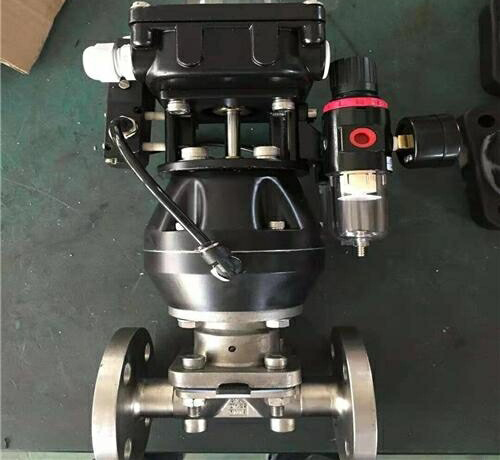

一、G641J-DN70-氣動隔膜閥產品概述
專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料),壓力等級:PN(MPa) 0.6、1.0、1.6。隔膜閥可附無觸點反饋信號、限位器或定位器,以適應自控、程控或調節流量的需要。當氣源故障時,可操作手輪啟閉。
二、G641J-DN70-氣動隔膜閥產品特點
1. 彈性密封的開閉件,確保沒有內漏;
2. 流線型的流道,使得壓力損失小;
3. 沒有填料函,因此沒有外漏;
4. 閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5. 隔膜可更換,維護費用低;
6. 襯里材料的多樣性,可適用于各種介質,并具有強度高、耐腐蝕性能好的特點。
三、G641J-DN70-氣動隔膜閥工作原理
EG6K41J英標常開式隔膜閥通氣關閉,斷氣則打開,開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時,球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲,被迫膜片緊帖閥座區或,關閉了管道流體通向路徑。
四、G641J-DN70-氣動隔膜閥性能參數
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的G641J-DN70-氣動隔膜閥產品,請您根據G641J-DN70-氣動隔膜閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、G641J-DN70-氣動隔膜閥產品概述
專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料),壓力等級:PN(MPa) 0.6、1.0、1.6。隔膜閥可附無觸點反饋信號、限位器或定位器,以適應自控、程控或調節流量的需要。當氣源故障時,可操作手輪啟閉。
二、G641J-DN70-氣動隔膜閥產品特點
1. 彈性密封的開閉件,確保沒有內漏;
2. 流線型的流道,使得壓力損失小;
3. 沒有填料函,因此沒有外漏;
4. 閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5. 隔膜可更換,維護費用低;
6. 襯里材料的多樣性,可適用于各種介質,并具有強度高、耐腐蝕性能好的特點。
三、G641J-DN70-氣動隔膜閥工作原理
EG6K41J英標常開式隔膜閥通氣關閉,斷氣則打開,開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時,球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲,被迫膜片緊帖閥座區或,關閉了管道流體通向路徑。
四、G641J-DN70-氣動隔膜閥性能參數
型號 | 公稱壓力 PN(Mpa) | 試驗壓力PS(Mpa) | 適用介質 | 工作溫度(℃) | |
- | - | ||||
EG6K41J-6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑 (溶融堿金屬元素氧除外) | ≤100 ≤85 ≤150 |
EG6K41J-10 | 1.0 | 1.5 | 1.1 | ||
EG6K41J-16 | 1.6 | 2.4 | 1.76 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的G641J-DN70-氣動隔膜閥產品,請您根據G641J-DN70-氣動隔膜閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
