奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多G11W-內螺紋隔膜閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

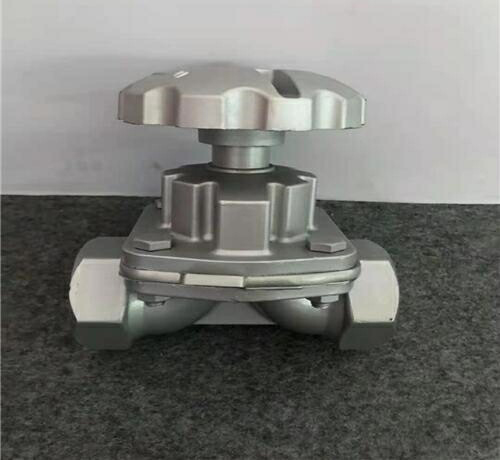

一、G11W-內螺紋隔膜閥產品簡介
只有閥體、隔膜和閥蓋組合件三個主要部件。隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥桿螺母、閥瓣、氣動控制機構、電動控制機構等零部件不與介質接觸,且不會產生介質外漏,省去了填料函的密封結構。
二、G11W-內螺紋隔膜閥產品主要工作原理
隔膜閥的密封原理是靠操作機構的向下運動壓下隔膜或隔膜組合件與堰式的襯里閥體或直通式襯里閥體的通道相密合,使之達到密封。密封比壓的大小靠關閉件向下的壓力大小來實現。由于閥體可以襯各種軟質材料,如橡膠或聚四氟乙烯等;隔膜也是軟質材料制成,如橡膠或合成橡膠襯里的聚四氟乙烯,故用較小的密封力就能達到完全密封。
三、產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的G11W-內螺紋隔膜閥產品，請您根據G11W-內螺紋隔膜閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、G11W-內螺紋隔膜閥產品簡介
只有閥體、隔膜和閥蓋組合件三個主要部件。隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥桿螺母、閥瓣、氣動控制機構、電動控制機構等零部件不與介質接觸,且不會產生介質外漏,省去了填料函的密封結構。
二、G11W-內螺紋隔膜閥產品主要工作原理
隔膜閥的密封原理是靠操作機構的向下運動壓下隔膜或隔膜組合件與堰式的襯里閥體或直通式襯里閥體的通道相密合,使之達到密封。密封比壓的大小靠關閉件向下的壓力大小來實現。由于閥體可以襯各種軟質材料,如橡膠或聚四氟乙烯等;隔膜也是軟質材料制成,如橡膠或合成橡膠襯里的聚四氟乙烯,故用較小的密封力就能達到完全密封。
三、產品主要結構尺寸
| 公 稱 通 徑 | 公稱壓力 /MPa | 工作壓力 /MPa | L | SW | b | H | Do | |
| DN | G/in | |||||||
| 8 | 1/4 | 1.6 | 1.6 | 50 | 20 | 66 | 45 | |
| 10 | 3/8 | 50 | 24 | 70 | 45 | |||
| 15 | 1/2 | 65 | 38 | 8 | 95 | 50 | ||
| 20 | 3/4 | 85 | 40 | 12 | 105 | 50 | ||
| 25 | 1 | 110 | 48 | 18 | 122 | 66 | ||
| 32 | 1 1/4 | 120 | 58 | 18 | 148 | 96 | ||
| 40 | 1 1/2 | 140 | 69 | 18 | 155 | 96 | ||
| 50 | 2 | 165 | 82 | 20 | 183 | 96 | ||
| 65 | 2 1/2 | 1.0 | 203 | 90 | 30 | 188 | 165 | |
| 80 | 3 | 254 | 105 | 32 | 210 | 230 |
