奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多VZHSV16-電動型調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

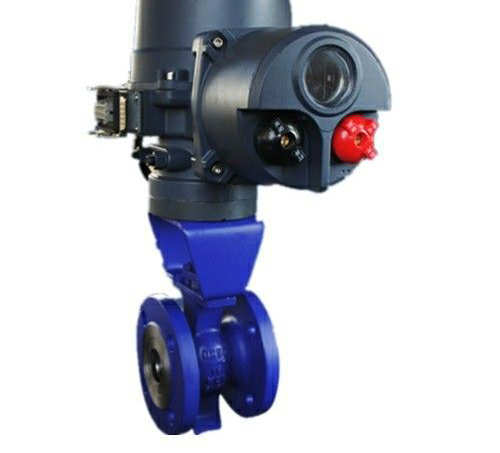

電動V型調節閥ZHSV-16產品說明書資料介紹
電動V型調節閥ZHSV-16是由球閥和調節型閥門電動裝置兩部分組成。工作電源：DC24V,AC220V,AC380V等電壓等級。輸入控制信號：DC4-20MA或者DC1-5V。反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下）通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。
用途
適用于Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的管路上，用于調節管路中介質的壓力及流量。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、電力、冶金、制藥、環保等工業部門的自控系統。
結構特點
電動V型調節閥關閉時，V型切口能夠輕松切斷管道內的各種紙漿或纖維等粘稠介質，而一般的球閥則不具備這一功能，故易導致關閉時纖維雜質卡住，給維修和維護帶來大的不便，而電動V型調節閥其閥芯不會被纖維卡住的，有效保證管路的流通，又能防止球閥球芯卡死的現象。它的V型開口可與閥座流道形成各種不同的V型角度，而且會根據V型切口的開度面積變化對管路介質進行流量大小的調節控制。
結構原理
在控制信號作用下球式閥芯由與之所連接的電動執行機構的出軸所驅動作0~90°旋轉，從而改變流通面積，達到調節流量的目的，球閥與執行機構之間采用支架固定。 正、反作用方式變換較為方便，只須將閥芯初始位置旋轉90°，既能實現作用方式的轉換。
設計改進
采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完*了閥腔易沉積介質的問題。
產品特點
1、結構緊湊，體積小，可豎臥安裝等優點。
2、具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3、流動容積：由于它的流線型外形以及滿直角回轉控制緣故，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型調節閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有好的靈敏度和感應速度。
5、可靠（安全）性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的優越密封性：V型球閥采用可動金屬閥座，自助補償功能，并具有優越密封性能及長的使用壽命。在流向上，泄漏量≤ 10-6×額定流量系數。
7、強的剪切能力：V型球閥采有金屬硬密封結構，V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
性能參數
公稱壓力：PN1.0、1.6、2.5、4.0、6.4MPa、ANSI150、300
公稱通徑：DN20～600mm
連接方式：法蘭、對夾
工作溫度：硬密封-20～160℃, -20～230℃,-20～425℃ 軟密封 -20～150℃
流量特性：近似等百分比
工作電壓：220V、380V
閥座形式：不銹鋼可動硬密封、PTFE軟密封
主要材質：閥體 (1)WCB(2)CF8 (3)CF8M(4)CF3M不銹鋼閥芯 (1)CF8 (2)CF8M (3)CF3M
注：①以分?jǐn)?shù)表示者，分子為JB/T74~90系列2尺寸（等同于原機標JB74~90-58R 尺寸），分母分HGJ44~76、GB9112~9131、 JB/T74~90系列1尺寸。
②以分?jǐn)?shù)表示者，分子為ANSI B16.5尺寸，分母GB9112~9131、SH3409尺寸。
③外形及連接尺寸具體詳細尺寸請致電咨詢。
安裝注意事項
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5、本類閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的VZHSV16-電動型調節閥產品，請您根據VZHSV16-電動型調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
