  • 所屬系列:
  • 產品名稱:
  • 產品型號:
  • 關鍵字標簽:
  • 瀏覽次數:
  • 通用閥門
  • 氣動對夾蝶閥
  • DN150 PN16D671X16
  • DN150 PN16D671X16- 氣動對夾蝶閥
  • 66
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN150 PN16D671X16- 氣動對夾蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
氣動對夾蝶閥種類
生產:耐硫酸氣動對夾蝶閥、PVC氣動對夾蝶閥、PDVF氣動對夾蝶閥、耐醋酸氣動對夾蝶閥、DN50 PN16氣動對夾蝶閥、DN65 PN16氣動對夾蝶閥、DN80 PN16氣動對夾蝶閥、DN100 PN16氣動對夾蝶閥、DN125 PN16氣動對夾蝶閥、DN150 PN10氣動對夾蝶閥、DN65 PN10氣動對夾蝶閥、DN80 PN10氣動對夾蝶閥、DN100 PN10氣動對夾蝶閥、DN125 PN10氣動對夾蝶閥、DN150 PN10氣動對夾蝶閥
如需了解更多氣動對夾蝶閥資料請: :氣動對夾蝶閥說明書資料介紹:

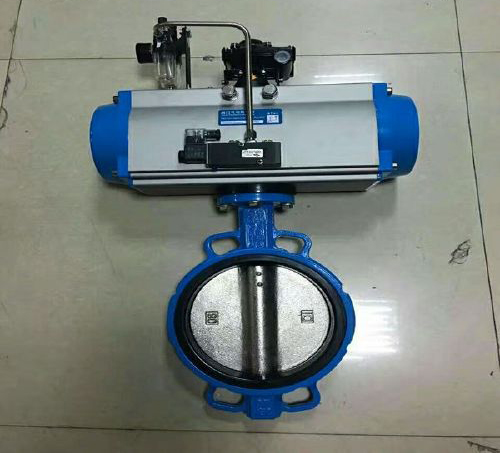

DN150 PN16氣動對夾蝶閥D671X-16:對夾式中線襯膠蝶閥,氣動開關,閥座通道襯EPDM三元乙丙橡膠,閥體材質QT450/WCB,閥板CF8不銹鋼,16壓力,通經DN150 ,適用于溫度≤80℃,適用介質:水、氣體、油品等適應一些具有弱酸性的腐蝕環境廣泛用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
閥體材質:QT450/WCB
閥板材質:340
閥座材質:PTFE
連接方式:對夾式、法蘭式
法蘭標準:GB、ANSI、S、DIN
壓力等級:PN16
氣動執行器:雙作用、單作用常閉、單作用常開
氣動附件:電磁閥、空氣過濾減壓閥、電氣定位器、手輪
氣動執行器選型
雙作用:通氣開、通氣關,氣源故障保持當前位置
單作用氣開式:通氣開、斷氣關,氣源故障關閉
單作用氣關式:通氣關、斷氣開,氣源故障打開
可選附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
氣動對夾蝶閥型號編制:
D671X-10~16
閥門代號執行機構作用方式連接形式結構形式密封材質公稱壓力閥體材質
D:蝶閥3:渦輪B:常閉1:螺紋1:中線垂直板X:三元乙丙膠10:1.0MPa無:鑄鐵
6:氣動K:常開4:法蘭2:雙偏心J:丁腈橡膠16:1.6MPaC:WCB
 9:電動 7:對夾3:三偏心F46:全襯四氟25:2.5MPaP:304
 無:手柄  40:4.0MPaR:316
氣動對夾蝶閥特點:
1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
3、流量特性趨直線,調節性能好。
4、蝶板與閥桿的連接無銷釘結構,克服了有可能的內泄漏點。
5、蝶板外圓球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
6、密封件可更換,且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
氣動對夾蝶閥執行標準:
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
氣動對夾蝶閥性能參數:
1、聚三氟乙烯PCTEF(F3)適用介質:各種有機溶劑,無機腐蝕液(氧化性酸類)使用溫度:-195~120特點:耐熱性,電性能和化學穩定性僅次于F4,機械強度,蠕變性能,硬度比F4好些
2、聚全氟乙烯FEP(F46)適用介質:任何有機溶劑或試劑,稀或濃無機酸,堿,酮,芳烴,氯化烴等。使用溫度:-85~150
氣動對夾蝶閥零部件材料表
序號
NO
零件名稱
Name
灰鑄鐵鑄鋼不銹剛 低碳不銹鋼
ZCPRPLRL
1閥體HT250WCBCF8CF8MCF3CF3M
2蝶板軸/銷1Cr132Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo2
3襯里層/閥座EPDM
4蝶板/填料壓蓋WCBWCBCF8CF8MCF3CF3M
5支架WCB(碳鋼)CF8(不銹鋼)
6填料PTFE (F4)PTFE (F4)PTFE (F4)
7蝶栓35351Cr17Ni21Cr17Ni21Cr18Ni91Cr18Ni9
8螺母45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9
安裝注意事項:
1、安裝前檢查氣動蝶閥各部分部件無缺失,型號無誤,檢查閥體內無雜物,電磁閥和消音器內無阻塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸裝到閥門上,(安裝方向與閥體平行或垂直都可以),再看螺絲孔是否對正,不會有太大偏差,如有少許偏差,將氣缸體轉動一點就可以了,然后將螺絲緊固。
4、安裝完畢后,對氣動蝶閥進行調試(正常情況下供氣壓力為0.4~0.6MPa),調試運行時須手動操作電磁閥啟閉(將電磁閥線圈失電后手動操作方可有效),觀察氣動蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力,之后正常,則需要將氣缸行程調小(把氣缸兩端行程調節螺絲同時往里調一點,調整時需將閥門運行到開位置,然后將氣源關掉再調),直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是,可調型消音器可以調節閥門的啟閉速度,但不可調得過小,否則可能引起閥門不動作。
5、得發在安裝前應保持干燥,不可露天存放
6、安裝蝶閥前要檢查管道,確保管道內無焊渣等異物
7、蝶閥閥體手動啟閉阻力適中,蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥連接用法蘭規格正確,管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥法蘭,不得使用平焊法蘭。
9、確認法蘭焊接無誤,蝶閥安裝完畢后不得再焊接法蘭,以免 橡膠件。
10、裝好的管道法蘭要進行對中,并與放入的蝶閥進行對中。
11、裝上的法蘭螺栓,并用手?jǐn)Q緊,將確認蝶閥與法蘭已然對中,然后小心的啟閉蝶閥,確保啟閉靈活。
12、將閥門完全開啟,用扳手按照對角線次序?qū)⒙菟〝Q緊,無需墊圈,切勿將螺栓擰的過緊,以防造成閥圈的嚴重變形,啟閉扭矩過大。
保養事項:
1、氣動蝶閥在使用過程中,應經常保持清潔,傳動螺紋 定期潤滑,發現故障時,應立即停止使用,查明原因清除故障。
2、填料壓蓋的螺栓應均勻地?cái)Q緊,不應壓成歪狀態,以免碰傷阻礙閥桿運動或造成泄漏。
3、安裝時,可將閥門按連接方式直接裝置在管路上。一般情況下,可安裝在管路任意位置上,但需便于操作的檢修,注意截止閥介質流向應是縱閥瓣下面往 ,升降式止回閥只能水平安裝。
4、氣動蝶閥使用時,只作全開或全閉,不允許做調節流量用,以免密封面受沖蝕,加速磨損。閘閥和上螺紋截止閥內有倒密封裝置,手輪旋至上位置擰緊,即可阻止介質從填料處泄漏。
5、氣動蝶閥開、關時應用手輪,請勿借助杠桿或其它工具,以免損壞閥件。手輪順時針旋轉為關閉,反之為開啟。
6、安裝前, 仔細核對本閥標志的壓力,通徑是否符合使用要求,消除運輸過程所造成的缺陷,并消除閥件的污垢。
7、長期存放的閥門,應作定期檢查,對外露的加工表面須保持清潔,清除污垢,存放時球閥應兩端堵塞并處于開啟狀態,氣動蝶閥,通道的兩端應堵塞并處于關閉狀態,整齊地存放在室內通風干燥的地方,嚴禁堆置或露天存放。
附件選擇:
(1)氣動蝶閥的附件主要有:定位器、轉換器、繼動器、增壓閥、保位閥、減壓閥、過濾器、油霧器、行程開關、位置發訊器、電磁閥、手輪機構。
(2)附件起補充功能和保證閥運行的作用。必要的就增加,不必要的不增加。不必要時增加附件會提高價格并降低可靠性。
(3)定位器的主要功能是提高輸出力和動作速度,不需要這些功能時,可不帶,不是帶了定位器就好。
(4)對快速響應系統,不要閥動作快,可選轉換器。
(5)嚴格的防爆場合,可選:電氣轉換器+氣動定位器。
(6)電磁閥應選擇可靠的產品,防止要它動作時不動作。
(7)重要場合建議不用手輪機構,防止人為誤動作。
(8)好由生產廠家提供并總成在閥上供貨,以保證系統和總成聯接的可靠性。
(9)訂貨時,應提供附件的名稱、型號、規格、輸入信號、輸出信號等。
(10)再重申:請注意這些"小東西"的重要性,尤其是可靠性。
