  • 所屬系列:
  • 產品名稱:
  • 產品型號:
  • 關鍵字標簽:
  • 瀏覽次數:
  • 通用閥門
  • 四氟氣動蝶閥
  • DN125 PN16D671F16
  • DN125 PN16D671F16- 四氟氣動蝶閥
  • 66
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN125 PN16D671F16- 四氟氣動蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
四氟氣動蝶閥種類
生產:耐硫酸四氟氣動蝶閥、耐硝酸四氟氣動蝶閥、耐王水四氟氣動蝶閥、耐醋酸四氟氣動蝶閥、DN50 PN16四氟氣動蝶閥、DN65 PN16四氟氣動蝶閥、DN80 PN16四氟氣動蝶閥、DN100 PN16四氟氣動蝶閥、DN125 PN16四氟氣動蝶閥、DN150 PN10四氟氣動蝶閥、DN65 PN10四氟氣動蝶閥、DN80 PN10四氟氣動蝶閥、DN100 PN10四氟氣動蝶閥、DN125 PN10四氟氣動蝶閥、DN150 PN10四氟氣動蝶閥
如需了解更多四氟氣動蝶閥資料請: :四氟氣動蝶閥產品資料說明書資料介紹:

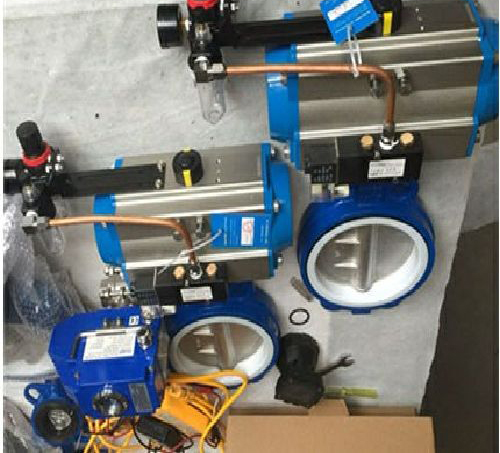

DN125 PN16四氟氣動蝶閥D671F-16:氣動開關配裝單作用內置彈簧復位氣缸可實現切斷復位閥,對夾式閥座四氟中線蝶閥(半襯PTFE),閥體材質QT450/WCB,閥板CF8不銹鋼,閥座通道襯密封材質聚四氟乙烯,16壓力,通經DN125 ,適用于溫度≤150℃,適應一些具有弱酸性的腐蝕環境,石油、化工、食品等多個特殊領域的需要,在常規蝶閥的閥內上襯聚四氟,廣泛用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
閥體材質:QT450/WCB
閥板材質:340
閥座材質:PTFE
連接方式:對夾式、法蘭式
法蘭標準:GB、ANSI、S、DIN
壓力等級:PN16
氣動執行器:雙作用、單作用常閉、單作用常開
氣動附件:電磁閥、空氣過濾減壓閥、電氣定位器、手輪
氣動執行器選型
雙作用:通氣開、通氣關,氣源故障保持當前位置
單作用氣開式:通氣開、斷氣關,氣源故障關閉
單作用氣關式:通氣關、斷氣開,氣源故障打開
可選附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
四氟氣動蝶閥型號編制:
D6
71F-10~16
閥門代號執行機構作用方式連接形式結構形式密封材質公稱壓力閥體材質
D:蝶閥3:渦輪B:常閉1:螺紋1:中線垂直板X:三元乙丙膠10:1.0MPa無:鑄鐵

6:氣動K:常開4:法蘭2:雙偏心J:丁腈橡膠16:1.6MPaC:WCB
 9:電動 7:對夾3:三偏心F:襯四氟25:2.5MPaP:304
 無:手柄

40:4.0MPaR:316
四氟氣動蝶閥執行標準:
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
四氟氣動蝶閥特點:
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.可調性彈子定位,定位準確,結構簡單
四氟氣動蝶閥性能參數:
1、聚三氟乙烯PCTEF(F3)適用介質:各種有機溶劑,無機腐蝕液(氧化性酸類)使用溫度:-195~120特點:耐熱性,電性能和化學穩定性僅次于F4,機械強度,蠕變性能,硬度比F4好些
2、聚全氟乙烯FEP(F46)適用介質:任何有機溶劑或試劑,稀或濃無機酸,堿,酮,芳烴,氯化烴等。使用溫度:-85~150
四氟氣動蝶閥性能參數
公稱通徑DN(mm)50~2000
公稱壓力PN(MPa)0.61.01.6
試驗壓力強度試驗0.91.52.4
密封試驗0.661.11.76
氣密封試驗0.60.60.6
適用介質空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上,應關閉安裝為宜;焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面,焊后取下 閥門,對閥門密封面及管道內腔進行清潔,然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈,去掉灰塵和污物。
5、安裝前應空試蝶閥,啟閉應靈活,啟閉位置與指針指示位置相符合。
6、手動操作順時針為關,逆時針為開,指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時,不準用單法蘭進行安裝試壓, 雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固,不準依次單獨緊固。
9、限位螺釘出廠前,已經調好,不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯,用戶在*次接通電源前要先手動開啟至半開位置,再按點動開關,檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除,防止用加力方法開關閥門,造成閥門的損壞。


上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN125 PN16D671F16- 四氟氣動蝶閥產品,請您根據DN125 PN16D671F16- 四氟氣動蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
