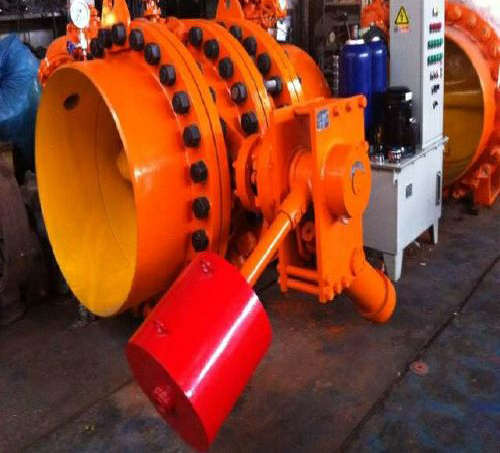

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HD7B41X10~16-重錘式液控蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
液壓站:
1、電控箱 2、電磁閥 3、手動泵 4、壓力表 5、集成模塊 6、蓄能器 7、油泵電機組 8、油箱 9、標牌 10、檢修孔 11、液位計
外形結構尺寸圖:
安裝使用注意事項:
安裝前應核對本閥銘牌參數是否符合使用要求；清洗閥體通道及蝶板、檢查各部位有無損壞現象，各零部件聯接螺栓是否緊固。 確認液壓傳動系統與水泵出水管道的相對方位，將閥門安裝在水泵出口。 蝶閥安裝在基礎上應校正水平，保證閥軸不傾斜。閥門支腳及輔助支撐主要用于保證閥門安裝運行平穩，不宜大量承受與其垂直的管道軸向水推力；軸向水推力應通過閥前或閥后管道傳遞到承重基礎上。 注：液控止回蝶閥閥體上的方向表示閥門承壓方向，當安裝于水泵出口時，閥體上箭頭方向應與水泵出水方向相反，且閥門立、臥安裝不影響效果（口徑≤800，可360°旋轉）。
日常維護:
1、出廠時各部分都已根據用戶要求調節設定好，一般不得隨意調節改動。
2、設備需在提供電源條件下工作，要求穩定可靠。
3、由于本系統控制閥組了眾多螺紋插裝閥，需特別注意油液的清潔度，建議三個月旁路過濾油一次。
4、根據使用工況，24小時連續工作制，每半年 更換油液一次；8小時間斷工作制可按累計使用2400小時后更換一次。
5、定期檢查油箱液面高度。*次加油建議加滿液位計，正常工作狀態下液面要求滿足在液位計1/2以上高度位置，底于1/3高度時 加油。
6、應定期（一個月）檢查蓄能器內氣體壓力，正常充氣壓力在70 Bar，底于60 Bar時需充氣。
7、液壓裝置投入運行后，需經常到工作現場觀察運行情況，看是否有液位低、熱過載、漏油等異常現象發生，如有需及時處理。
8、定期進行游動操作，以防止閥門卡住。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HD7B41X10~16-重錘式液控蝶閥產品，請您根據HD7B41X10~16-重錘式液控蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、HD7B41X10~16-重錘式液控蝶閥基本參數公稱直徑200~4000mm公稱壓力2.5~40強度試驗1.5×PN密封試驗1.1×PN工作介質水、海水、油品、氣體等工作溫度≤120°
二、HD7B41X10~16-重錘式液控蝶閥標準與規范產品制造GB/T14478-1993、GB/T12238-2008、JB/T8527-1997傳動裝置JB/T5299-1998閥門長度GB/T12221-2005試驗檢驗GB/T14478-1997、GB/T13927-1992質量保證ISO9001:2000
三、HD7B41X10~16-重錘式液控蝶閥啟閉參數口徑＜1000≥1000開閥時間15~60秒25~120秒關閥時間快關5~2010~50秒（可調）慢關10~6020~90秒關閥角度快關70+1070+10慢關20+1020+10
四、HD7B41X10~16-重錘式液控蝶閥電氣控制電控箱類型普通型、防爆型動力電源AC380V±10%/50HZ控制電源AC220V、DC220V、DC110V、DC24V
五、HD7B41X10~16-重錘式液控蝶閥主要構件材料閥體材料灰鑄鐵、球墨鑄鐵、碳素鋼蝶板材料灰鑄鐵、球墨鑄鐵、碳素鋼閥座堆焊銅合金、不銹鋼閥體密封圈優質丁腈橡膠/不銹鋼+柔性石墨層疊閥軸材料不銹鋼、碳素鋼鑲不銹鋼套填料V形密封圈、柔性石墨軸套鋼背聚甲醛復合材料外形連接尺寸:
| DN | PN | D | D1 | b | L | A | B | H |
| 500 | 1 | 670 | 620 | 43 | 229 | 720 | 1650 | 1360 |
| 600 | 1 | 780 | 725 | 48 | 267 | 720 | 1730 | 1390 |
| 700 | 1 | 895 | 840 | 54 | 292 | 720 | 1800 | 1445 |
| 800 | 1 | 1015 | 950 | 58 | 318 | 720 | 1870 | 1485 |
| 900 | 1 | 1115 | 1050 | 61 | 330 | 720 | 2070 | 1865 |
| 1000 | 1 | 1230 | 1160 | 67 | 410 | 755 | 2165 | 1930 |
| 1200 | 1 | 1455 | 1380 | 65 | 470 | 905 | 2265 | 2030 |
| 1400 | 1 | 1675 | 1590 | 68 | 530 | 905 | 2665 | 2270 |
| 1200 | 0.6 | 1405 | 1340 | 65 | 470 | 755 | 2365 | 2025 |
| 1400 | 0.6 | 1630 | 1560 | 68 | 530 | 755 | 2665 | 2270 |
| 1600 | 0.6/0.25 | 1830 | 1760 | 68 | 600 | 905 | 2940 | 2380 |
| 1800 | 0.6/0.25 | 2045 | 1970 | 70 | 670 | 905 | 3325 | 2470 |
| 2000 | 0.25 | 2265 | 2180 | 54 | 760 | 905 | 3660 | 2370 |
| 2200 | 0.25 | 2475 | 2390 | 60 | 840 | 1123 | 4325 | 2940 |
| 2400 | 0.25 | 2685 | 2600 | 62 | 910 | 1123 | 4530 | 3000 |
