奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多KMZCDN250 1.6Mpa-抗磨排渣閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

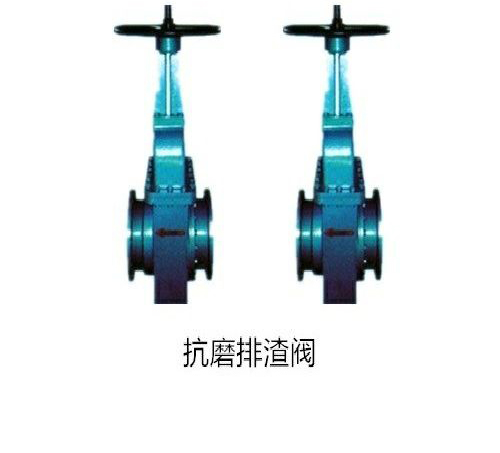

抗磨排渣閥產品說明書資料介紹
抗磨排渣閥設計和生產的適用于礦山,燃煤火電廠，濕式和干式輸送系統的閥門，亦可用于建材行業，化工行業等易磨損管道中輸送液固，氣固兩相介質。手動開關排渣，明桿耐磨閘板，法蘭連接，閥體材質碳鋼，密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為灰水混合物，渣水混合物（渣水比16:1）
應用領域
火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為灰水混合物，渣水混合物（渣水比16:1）
結構特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松
執行標準
設計與制造：GB12234 GB3595
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
閥門編號
KMZC—1.6-250
KM--表示"抗磨"
Z--表示"閘板式"
C--表示結構長度為較大尺寸
1.6--表示公稱壓力為1.6MPa
250-表示公稱能徑為250mm
性能特點
該系列閥門是針對目前國內生產的同類閥門操作不靈活，抗磨性能差，使用壽命短的缺點，參照國內外同類閥門結構，按照現行國家標準為礦山，火力發電廠設計的抗磨閥門，主要用于輸送礦漿、礦石、灰、渣和渣水混合物的管道上作為啟閉裝置，也可以作為調節裝置使用。
(一)具有優異的抗磨性，閥體在易磨損部位均由新型抗磨材料復合制造而成。
(二)出口采用流線型設計，使用過程中不積渣。
(三)啟閉靈活。傳動采用懸空螺旋套，用滾動推力軸承支承，使操作更為靈活方便。
(四)閥板采用凹型設計，使流體流動均勻。
性能參數
外形及結構尺寸:
結構尺寸圖
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的KMZCDN250 1.6Mpa-抗磨排渣閥 產品，請您根據KMZCDN250 1.6Mpa-抗磨排渣閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
抗磨排渣閥產品說明書資料介紹
抗磨排渣閥設計和生產的適用于礦山,燃煤火電廠，濕式和干式輸送系統的閥門，亦可用于建材行業，化工行業等易磨損管道中輸送液固，氣固兩相介質。手動開關排渣，明桿耐磨閘板，法蘭連接，閥體材質碳鋼，密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為灰水混合物，渣水混合物（渣水比16:1）
應用領域
火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為灰水混合物，渣水混合物（渣水比16:1）
結構特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松
執行標準
設計與制造：GB12234 GB3595
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
閥門編號
KMZC—1.6-250
KM--表示"抗磨"
Z--表示"閘板式"
C--表示結構長度為較大尺寸
1.6--表示公稱壓力為1.6MPa
250-表示公稱能徑為250mm
性能特點
該系列閥門是針對目前國內生產的同類閥門操作不靈活，抗磨性能差，使用壽命短的缺點，參照國內外同類閥門結構，按照現行國家標準為礦山，火力發電廠設計的抗磨閥門，主要用于輸送礦漿、礦石、灰、渣和渣水混合物的管道上作為啟閉裝置，也可以作為調節裝置使用。
(一)具有優異的抗磨性，閥體在易磨損部位均由新型抗磨材料復合制造而成。
(二)出口采用流線型設計，使用過程中不積渣。
(三)啟閉靈活。傳動采用懸空螺旋套，用滾動推力軸承支承，使操作更為靈活方便。
(四)閥板采用凹型設計，使流體流動均勻。
性能參數
| 型 號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 |
| KMZC-1.6 | 1.6 | 2.5 | ≤100 | 渣水混合物 |
| KMZC-2.5 | 2.5 | 3.8 | 渣水比≤1:1.15 | |
| KMZC-4.0 | 4 | 6 | zui大粒徑≤50mm | |
| KMZC-6.4 | 6.4 | 9.6 | 灰氣混合物理 |
| 型 號 | PN | DN | K | D | d | b | L | H |
| KMZC—16—150 | 1.6 | 150 | 240 | 285 | 211 | 24 | 350 | 880 |
| KMZC—16—200 | 1.6 | 200 | 295 | 340 | 266 | 24 | 400 | 1050 |
| KMZC—16—250 | 1.6 | 250 | 355 | 405 | 319 | 26 | 450 | 1200 |
| KMZC—16—300 | 1.6 | 300 | 410 | 460 | 370 | 28 | 500 | 1400 |
| KMZC—16—350 | 1.6 | 350 | 470 | 520 | 429 | 30 | 550 | 1600 |
| KMZC—16—400 | 1.6 | 400 | 525 | 580 | 480 | 32 | 600 | 1800 |
| KMZC—25—150 | 2.5 | 150 | 250 | 300 | 211 | 28 | 350 | 880 |
| KMZC—25—200 | 2.5 | 200 | 310 | 360 | 274 | 30 | 400 | 1050 |
| KMZC—25—250 | 2.5 | 250 | 370 | 425 | 330 | 32 | 450 | 1200 |
| KMZC—25—300 | 2.5 | 300 | 430 | 485 | 389 | 34 | 500 | 1400 |
| KMZC—25—350 | 2.5 | 350 | 490 | 555 | 448 | 38 | 550 | 1600 |
| KMZC—25—400 | 2.5 | 400 | 550 | 620 | 503 | 40 | 600 | 1800 |
| KMZC—40—150 | 4 | 150 | 250 | 300 | 211 | 28 | 350 | 880 |
| KMZC—40—200 | 4 | 200 | 320 | 370 | 284 | 34 | 450 | 1050 |
| KMZC—40—250 | 4 | 250 | 385 | 450 | 315 | 38 | 550 | 1200 |
| KMZC—40—300 | 4 | 300 | 450 | 515 | 409 | 42 | 650 | 1400 |
| KMZC—40—350 | 4 | 350 | 510 | 580 | 465 | 46 | 750 | 1600 |
| KMZC—40—400 | 4 | 400 | 585 | 660 | 535 | 50 | 850 | 1800 |
| KMZC—64—150 | 6.4 | 150 | 280 | 345 | 212 | 36 | 450 | 880 |
| KMZC—64—200 | 6.4 | 200 | 345 | 415 | 285 | 42 | 550 | 1050 |
| KMZC—64—250 | 6.4 | 250 | 400 | 470 | 345 | 44 | 650 | 1200 |
| KMZC—64—300 | 6.4 | 300 | 460 | 530 | 410 | 46 | 750 | 1400 |
| KMZC—64—350 | 6.4 | 350 | 525 | 600 | 465 | 50 | 850 | 1600 |
| KMZC—64—400 | 6.4 | 400 | 585 | 700 | 535 | 60 | 950 | 1800 |
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
