奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z941HPN25-電動控制閘板閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Z941HPN25-電動控制閘板閥產品說明書資料介紹

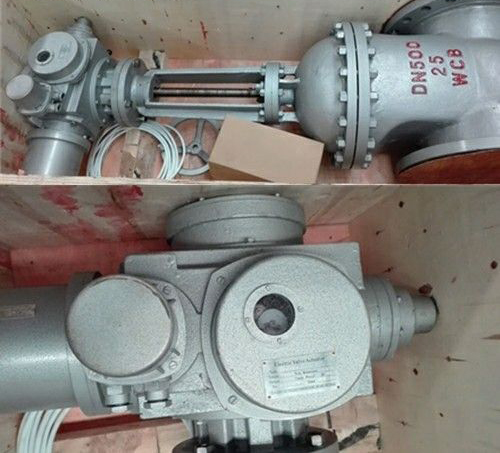

Z941HPN25-電動控制閘板閥用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。是一種常見的啟閉閥,利用閘板(即啟閉件,在閘板中啟閉件稱為閘板或閘門,閘座稱為閘板座)來接通(全開)或截?cái)啵ㄈP(guān))管路中的介質。它不允許作為截流用,使用中應避免將閘板微量開啟,因高速流動的介質的沖蝕會加速密封面的損壞。閘板在垂直于閘門座通道中心線的片面作為升降運動,象閘門一樣截?cái)喙苈分械慕橘|(zhì),故稱做閘閥。初次安裝和調試時,必須手動把閥門開到約一半的位置,以免電機相序接反導致閥門或電裝損壞。
用途
作用功能用途:一般用于管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長
使用行業分類:電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小
2、密封面不銹鋼或者硬質合金,使用壽命長
3、柔性石墨填料、密封可靠,操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
電動裝置選型
1、一般場合使用選用普通開關型分防爆或者不防爆,戶外或者室內
2、需要遠程控制和監控的選用智能開關分防爆或者不防爆,戶外或者室內
執行標準
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z941HPN25-電動控制閘板閥產品,請您根據Z941HPN25-電動控制閘板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Z941HPN25-電動控制閘板閥產品說明書資料介紹
Z941HPN25-電動控制閘板閥用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。是一種常見的啟閉閥,利用閘板(即啟閉件,在閘板中啟閉件稱為閘板或閘門,閘座稱為閘板座)來接通(全開)或截?cái)啵ㄈP(guān))管路中的介質。它不允許作為截流用,使用中應避免將閘板微量開啟,因高速流動的介質的沖蝕會加速密封面的損壞。閘板在垂直于閘門座通道中心線的片面作為升降運動,象閘門一樣截?cái)喙苈分械慕橘|(zhì),故稱做閘閥。初次安裝和調試時,必須手動把閥門開到約一半的位置,以免電機相序接反導致閥門或電裝損壞。
用途
作用功能用途:一般用于管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長
使用行業分類:電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小
2、密封面不銹鋼或者硬質合金,使用壽命長
3、柔性石墨填料、密封可靠,操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
電動裝置選型
1、一般場合使用選用普通開關型分防爆或者不防爆,戶外或者室內
2、需要遠程控制和監控的選用智能開關分防爆或者不防爆,戶外或者室內
執行標準
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數
公稱壓力PN(MPa) | 殼體 | 試驗壓力(MPa) | 上密封 | |
密封(液) | 密封(氣) | |||
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4 | 6 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7 | 0.6 | 7 |
10 | 15 | 11 | 0.6 | 11 |
16 | 24 | 18 | 0.6 | 18 |
