產品中心
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z543F10-閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

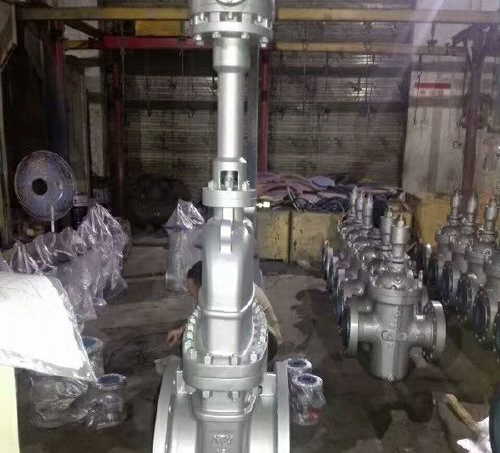

Z543F10-閘閥傘齒輪開關,明桿單閘板,法蘭連接,閥座密封PTFE和金屬雙重密封,閥體碳鋼材質。 無填料結構,偉動機構確保閥門啟閉靈活,其啟閉力矩僅為普通閥門的3/1-1/2。閘板,閥座經特殊工藝處理、噴焊硬質合金,耐磨四氟,實現雙重密封。并可注油脂輔助密封雙重保護,密封更可靠,使用壽命更長。
作用原理:
閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。
如果是雙閘板平板Z543F10-閘閥,則兩閘板間的撐開機構可以補充這一壓緊力。
特點:
1、流體阻力小,介質流量損失小。
2、分帶導流孔和不帶導流孔兩種型式,帶導流孔安裝空間大但可以清掃管線。
3、閘板于閥座配合屬滑動式,啟閉輕松。
4、潤滑處裝有注油孔,可以定時維護保養。
執行標準:
性能參數:
部件材質:
安裝注事事項:
1、手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
2、雙閘板Z543F10-閘閥應垂直安裝(即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的Z543F10-閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z543F10-閘閥,按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求,連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
8、帶傳動機構的Z543F10-閘閥,按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB50243標準要求,以閥瓣密封面無滲漏為合格。
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z543F10-閘閥產品,請您根據Z543F10-閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Z543F10-閘閥傘齒輪開關,明桿單閘板,法蘭連接,閥座密封PTFE和金屬雙重密封,閥體碳鋼材質。 無填料結構,偉動機構確保閥門啟閉靈活,其啟閉力矩僅為普通閥門的3/1-1/2。閘板,閥座經特殊工藝處理、噴焊硬質合金,耐磨四氟,實現雙重密封。并可注油脂輔助密封雙重保護,密封更可靠,使用壽命更長。
作用原理:
閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。
如果是雙閘板平板Z543F10-閘閥,則兩閘板間的撐開機構可以補充這一壓緊力。
特點:
1、流體阻力小,介質流量損失小。
2、分帶導流孔和不帶導流孔兩種型式,帶導流孔安裝空間大但可以清掃管線。
3、閘板于閥座配合屬滑動式,啟閉輕松。
4、潤滑處裝有注油孔,可以定時維護保養。
執行標準:
設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 壓力-溫度 | 產品標識 |
JB/T5298 | JB/T5298 | JB/79 | JB/T5298 | GB9131 | GB/T12220 |
API6D | API6D | ANSI-16.5 | API6D | ANSI B16.34 | MSS SP-25 |
設計等級 | 常溫下試驗壓力(MPa) | 適用溫度℃ | 適用介質 | |||||||
殼體 | 左密封 | 左密封 | 低壓密封 | “G”型 | “D”型 | 普通型 | “抗硫”型 | “基本”型 | ||
公稱壓力PN(MPa) | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29~50 | -45~21 | -2~121 | H2S和CO2總含量大于500mg/m2的介質 | 石油天然氣、水等 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
4 | 6 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
磅級Lb | 150 | 3 | 2.2 | 2.2 | 0.6 | |||||
300 | 7.7 | 5.6 | 5.6 | 0.6 |
閥門/閥蓋 | WCB | WC6 | A352-LCB | A351-CF8M |
閘板 | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
閥桿 | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
閥座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
填料 | NBR/FPM | 柔性石墨/Flexible Graphite | 聚四氟乙烯/PTFE+FPM | |
墊片 | - | 墊片 | - | |
螺栓 | 35 | 螺栓 | 35 | |
適用介質 | 水、油口、蒸汽 | 適用介質 | 水、油口、蒸汽 |
1、手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
2、雙閘板Z543F10-閘閥應垂直安裝(即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的Z543F10-閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z543F10-閘閥,按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求,連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
8、帶傳動機構的Z543F10-閘閥,按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB50243標準要求,以閥瓣密封面無滲漏為合格。
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z543F10-閘閥產品,請您根據Z543F10-閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
