產品中心
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z2A1A03-法蘭閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
化工部Z2A1A03-法蘭閘閥法蘭連接,手動開關,作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置:廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上,安裝位置與管道垂直安裝,嚴禁倒裝可以側裝,工作時,閘板處于全開或全關位置,不許停留在中間位置或當調節閥使用
型號:
用途:
作用功能用途:一般用于管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長
使用行業分類:電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
結構形式:
鋁青銅手動閘閥有三種閥蓋設計形式
*種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可金屬環連接.
種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可透焊連接.
第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
執行標準:
設計規范:JB/T 7746、API602
結構長度:JB/T 7746、工廠規范
承插口/螺紋:JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗:JB/T 9092、API598
壓力-溫度:GB/T 9131、ANSI B16.34
產品標識:GB/T 12220、MSS SP25
供貨規范:JB/T 7928

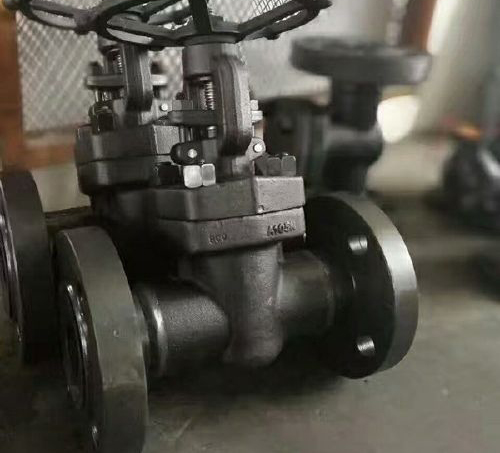

圖片
性能參數
部件材質:
連接尺寸:
結構尺寸圖:
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z2A1A03-法蘭閘閥產品,請您根據Z2A1A03-法蘭閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
化工部Z2A1A03-法蘭閘閥法蘭連接,手動開關,作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置:廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上,安裝位置與管道垂直安裝,嚴禁倒裝可以側裝,工作時,閘板處于全開或全關位置,不許停留在中間位置或當調節閥使用
型號:
Z2H1A03 | Z2L1A03 | |
Z2A1B01 | Z2H1B01 | Z2L3A03 |
Z2A3A03 | Z2H3A03 | Z2L5A03 |
Z2A3B01 | Z2H3B01 | Z2L6A03 |
Z2A5A03 | Z2H5A03 | Z2L7A03 |
Z2A5B01 | Z2H5B01 | Z2L8A03 |
Z2A6A03 | Z2H6A03 | Z2L9A03 |
Z2A6B01 | Z2H6B01 | Z2Y1A03 |
Z2A7A03 | Z2H7A03 | Z2Y3A03 |
Z2A7B01 | Z2H7B01 | Z2Y5A03 |
Z2A8A03 | Z2H8A03 | Z2Y6A03 |
Z2A8B01 | Z2H8B01 | Z2Y7A03 |
Z2A9A03 | Z2H9A03 | Z2Y8A03 |
Z2A9B01 | Z2H9B01 | Z2Y9A03 |
作用功能用途:一般用于管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長
使用行業分類:電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
結構形式:
鋁青銅手動閘閥有三種閥蓋設計形式
*種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可金屬環連接.
種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可透焊連接.
第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
執行標準:
設計規范:JB/T 7746、API602
結構長度:JB/T 7746、工廠規范
承插口/螺紋:JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗:JB/T 9092、API598
壓力-溫度:GB/T 9131、ANSI B16.34
產品標識:GB/T 12220、MSS SP25
供貨規范:JB/T 7928
圖片
性能參數
試驗項目 | 強度試驗 | 密封試驗 | 氣密封試驗 | 適用溫度(℃) | 適用介質 |
1.6 | 2.4 | 1.73 | 0.6 | ≤425 | 海水、帶有氯離子腐蝕性介質 |
2.5 | 3.8 | 2.75 | |||
4 | 6 | 4.4 | |||
6.4 | 9.6 | 7.04 | |||
10 | 15 | 11 | |||
16 | 24 | 17.6 | |||
800Lb | 21 | 15.4 | ≤200 |
零件名稱 | 零部件材料 |
閥體、閥蓋 | A105 |
閘板、閥瓣 | A105 |
閥桿 | A105 |
密封圈 | 金屬環 |
填料 | 柔性石墨 |
墊片 | 18-8/柔性石墨 |
螺栓 | B8M |
公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
L | d | S | L1 | T | L2 | H | D0 | |
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1/1 | 19 | 197 | 150 |
32 | 120 | 28 | 43 | 14 | 1? | 21 | 201 | 166 |
40 | 135 | 36 | 49 | 15 | 1? | 21 | 227 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z2A1A03-法蘭閘閥產品,請您根據Z2A1A03-法蘭閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
