奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z941H16C-智能電動開關楔式閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

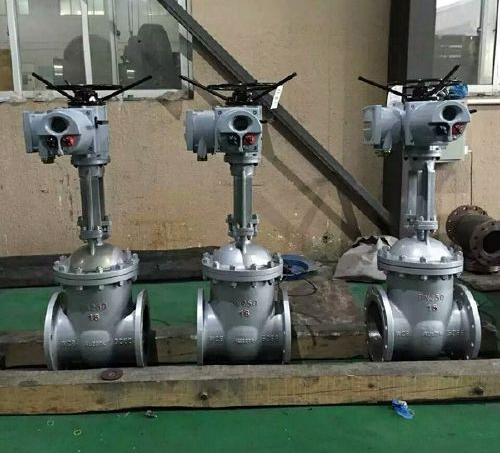

Z941H16C-智能電動開關楔式閘閥產品說明書資料介紹
Z941H16C-智能電動開關楔式閘閥區別于普通開關型電動執行器智能型的可以自身實現遠程/就地控制 無須加裝控制箱,操作面板處可以顯示閥位狀態。啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘閥通過閥座和閘板接觸進行密封,通常密封面會堆焊金屬材料以增加耐磨性。訂貨時請?zhí)峁╇妷?使用介質 溫度 閥前 閥后壓力
用途:
作用功能用途:一般用于管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長
使用行業分類:電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
結構特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小
2、密封面不銹鋼或者硬質合金,使用壽命長
3、柔性石墨填料、密封可靠,操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
外形連接尺寸
外形圖:
安裝使用注意事項:
1、電動閘閥可安裝在水平管路或垂直管路上,單雙閘板閘閥應安裝在水平管路上,且手輪應位于閥門上方,不允許朝下安裝。閘閥介質流動方向不受限制。
2、電動閘閥通常法蘭連接,特殊場合也有用焊接連接的。
3、對于大口徑及高壓的閘閥,啟閉力矩較大。為了減小啟閉力矩,可安裝旁通閥的辦法。旁通閥安裝在主閘閥外部,它的進出口與主閘閥的兩側練練連接,并聯聯通。主閘閥開啟前應先開通旁通閥,進入閥后,使主閘閥閘板前后的壓力差減小,從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4、電動閘閥是截?cái)嚅y,密封性能不及截止閥。閘閥主要"職責"是"斷流",以及以小的阻力:"續流"。它不宜用作調節介質的流量和壓力,如長期用于調節,密封面易被介質沖刷磨損,影響密封性能。
5、電動閘閥的介質溫度、壓力,對使用的可靠性應引起注意。在高溫、高壓時,由于溫度的變化可能使閘板鍥死,同時因各處介質溫度不均勻,易產生不密封現象。鍥式但閘板閥尤為明顯。
6、初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法廠家),方可正常運行。
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z941H16C-智能電動開關楔式閘閥產品,請您根據Z941H16C-智能電動開關楔式閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Z941H16C-智能電動開關楔式閘閥產品說明書資料介紹
Z941H16C-智能電動開關楔式閘閥區別于普通開關型電動執行器智能型的可以自身實現遠程/就地控制 無須加裝控制箱,操作面板處可以顯示閥位狀態。啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘閥通過閥座和閘板接觸進行密封,通常密封面會堆焊金屬材料以增加耐磨性。訂貨時請?zhí)峁╇妷?使用介質 溫度 閥前 閥后壓力
用途:
作用功能用途:一般用于管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長
使用行業分類:電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
結構特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小
2、密封面不銹鋼或者硬質合金,使用壽命長
3、柔性石墨填料、密封可靠,操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
外形連接尺寸
公稱壓力PN(MPa) | 公稱通徑DN(mm) | 標準值 | 參考值 | 電裝型號 | ||||||||||
L | D | D1 | D2 | D6 | b | f | f1 | Z-φd | L1 | H | 質量 | |||
1.6 | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 | 90 | DZWl0A | ||
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 | 96 | DZWl5A | |||
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 | 108 | DZW20A | |||
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 | 126 | DZW20A | |||
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 | 199 | DZW20A | |||
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 | 254 | DZW30A | |||
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 | ?310 | DZW45A | |||
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 | 391 | DZW60 | |||
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 | 729 | DZW90 | |||
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |||
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |||
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |||
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 | 1376 | DZW250 | |||
安裝使用注意事項:
1、電動閘閥可安裝在水平管路或垂直管路上,單雙閘板閘閥應安裝在水平管路上,且手輪應位于閥門上方,不允許朝下安裝。閘閥介質流動方向不受限制。
2、電動閘閥通常法蘭連接,特殊場合也有用焊接連接的。
3、對于大口徑及高壓的閘閥,啟閉力矩較大。為了減小啟閉力矩,可安裝旁通閥的辦法。旁通閥安裝在主閘閥外部,它的進出口與主閘閥的兩側練練連接,并聯聯通。主閘閥開啟前應先開通旁通閥,進入閥后,使主閘閥閘板前后的壓力差減小,從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4、電動閘閥是截?cái)嚅y,密封性能不及截止閥。閘閥主要"職責"是"斷流",以及以小的阻力:"續流"。它不宜用作調節介質的流量和壓力,如長期用于調節,密封面易被介質沖刷磨損,影響密封性能。
5、電動閘閥的介質溫度、壓力,對使用的可靠性應引起注意。在高溫、高壓時,由于溫度的變化可能使閘板鍥死,同時因各處介質溫度不均勻,易產生不密封現象。鍥式但閘板閥尤為明顯。
6、初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法廠家),方可正常運行。
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z941H16C-智能電動開關楔式閘閥產品,請您根據Z941H16C-智能電動開關楔式閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
