奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J61W25P-不銹鋼焊接式截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

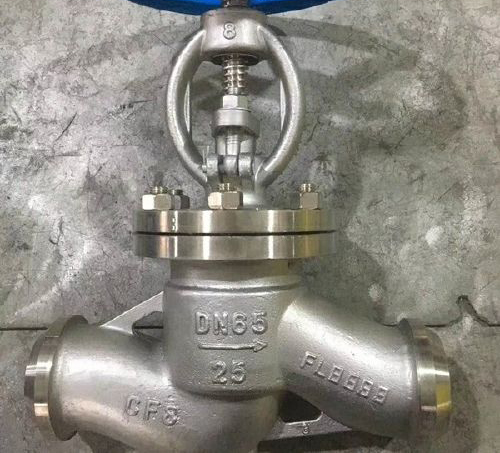

名稱: 不銹鋼截止閥
型號: J61W-25p
品牌: 上海奇眾
公稱通徑: DN10~DN200mm ;
公稱壓力: PN1.6~PN2.5Mpa;
適用溫度: -20℃~250℃;
閥體材質: 不銹鋼;
適用介質: 弱酸腐蝕性等類;
J61W25P-不銹鋼焊接式截止閥產品說明書資料介紹：
J61W25P-不銹鋼焊接式截止閥 BW對焊連接，本體密封，手動開關，304不銹鋼材質，直通法蘭式，PN25壓力，通經DN80（國標），適用介質：弱酸腐蝕性等。廣泛用在石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。操作方式：手動。
結構原理
不銹鋼截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的 線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥是指關閉件（閥瓣）沿閥座 線移動的閥門。 根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。
特點
1、結構比閘閥簡單，制造與維修都較方便
2、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
3、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
7、全開時閥瓣經常受沖蝕。
執行標準
壓力測試
安裝維護注意事項
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向*。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J61W25P-不銹鋼焊接式截止閥產品，請您根據J61W25P-不銹鋼焊接式截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
名稱: 不銹鋼截止閥
型號: J61W-25p
品牌: 上海奇眾
公稱通徑: DN10~DN200mm ;
公稱壓力: PN1.6~PN2.5Mpa;
適用溫度: -20℃~250℃;
閥體材質: 不銹鋼;
適用介質: 弱酸腐蝕性等類;
J61W25P-不銹鋼焊接式截止閥產品說明書資料介紹：
J61W25P-不銹鋼焊接式截止閥 BW對焊連接，本體密封，手動開關，304不銹鋼材質，直通法蘭式，PN25壓力，通經DN80（國標），適用介質：弱酸腐蝕性等。廣泛用在石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。操作方式：手動。
結構原理
不銹鋼截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的 線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥是指關閉件（閥瓣）沿閥座 線移動的閥門。 根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。
特點
1、結構比閘閥簡單，制造與維修都較方便
2、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
3、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
7、全開時閥瓣經常受沖蝕。
執行標準
| 設計與制造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標 志 | GB/T12220 | |
| 供 貨 | JB/T7928 | |
| 公稱壓力 | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
| 強度試驗 | 2.4 | 3.8 | 6 | 9.6 | 15 | 24 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11 | 18 |
| 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11 | 18 |
| 氣密封試驗 | 0.4-0.7 | |||||
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向*。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J61W25P-不銹鋼焊接式截止閥產品，請您根據J61W25P-不銹鋼焊接式截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
