產品中心
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41W16-鈦材質截止閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

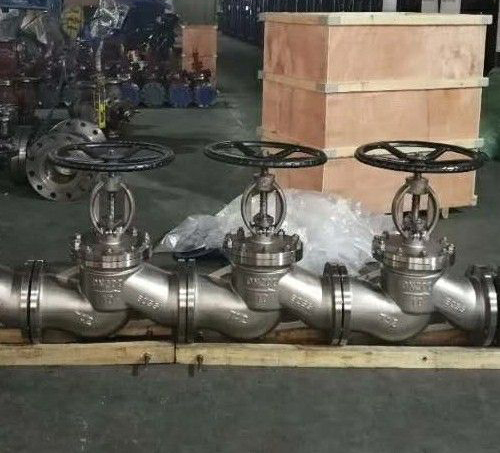

J41W16-鈦材質截止閥產品說明書資料介紹
J41W16-鈦材質截止閥英文名字stop valve,啟閉件是塞形的閥瓣,密封上面呈平面或海錐面,閥瓣沿閥座的中心線作直線運動。閥桿的運動形式,(通用名稱:暗桿)又稱截門閥,屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需要克服的阻力,是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。
?執行標準
1、GB/T 12233-2006《通用閥門鐵質截止閥與升降式止回閥》
2、GB/T 12235-2007《通用閥門 法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥 產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T 587-2008《船用法蘭青銅截止閥》
6、GB/T 590-2008《船用法蘭鑄鐵截止閥》
7、GB/T 8464-2008《鐵制和銅制螺紋連接閥門》
8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》
結構特點
(1)截止閥結構比閘閥簡單,制造與維修都較方便。
(2)密封面不易磨損及擦傷,密封性好,啟閉時閥瓣與閥體密封面之間無相對滑動,因而磨損與擦傷均不嚴重,密封性能好,使用壽命長。
(3)啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力,啟閉時間校長。
(5)流體阻力大,因閥體內介質通道較曲折,流體阻力大,動力消耗大。
(6)介質流動方向公稱壓力PN≤16MPa時,一般采用順流,介質從閥瓣下方向上流;公稱壓力PN≥20MPa時,一般采用逆流,介質從閥瓣上方向下流.以增加密封件能。使用時,截止閥介質只能單方向流動,不能改變流動方向。
(7)全開時閥瓣經常受沖蝕。
截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短,并具有非常可靠的切斷動作,使得這種閥門適合作為介質的切斷或調節及節流使用。
鈦材質說明
鈦材質是一種具有高度化學活性的金屬。但是,它對許多腐蝕介質都呈現出特別優異的耐腐蝕性。原因是鈦和氧有很好的親合力, 易與氧反應而在其表面生成一層堅固而致密的鈍性氧化薄膜。在許多苛刻腐蝕工況介質中,這層氧化薄膜十分穩定,較難溶 解,即使遭到破壞,只要有充足的氧氣,也能自行修復而很快重新生成。鈦閥門主要是利用鈦金屬材料在強腐蝕環境中氧化薄 膜有很好的穩定性和自鈍化能力,這一特性來抵抗多種苛刻工況強腐蝕。 鈦閥門能否抵抗工作環境介質的腐蝕,關鍵在于其表面的"鈍性氧化膜"在腐蝕介質中的化學穩定性。對于中性,氧化性,弱還原性介質環境"鈍性氧化膜"本身就有著很好的穩定性。對于高溫或PH值較低的還原性腐蝕介質,為提高其"鈍性氧化膜"的穩定性,可通過加入緩蝕劑(如空氣、水、重金屬離子和陰離子等),如鈦表面離子改性處理,陽化處理等方法,來提高"鈦"在還原性介質中的耐腐蝕性及表面硬度來滿足使用要求。
應用
在大氣、淡水、海水、高溫水蒸氣中幾乎不腐蝕。
在堿性介質中非常耐腐蝕。
抗氯離子能力強,具有優良的抗氯離子耐蝕能力。
在王水、次氯酸鈉、氯水、濕氧氣等介質中有很好的耐腐蝕性。
在王水、次氯酸鈉、氯水、濕氧氣等介質中有很好的耐腐蝕性。
在有機酸中的耐蝕性視酸的還原性或氧化性大小而定。
在有機酸中的耐蝕性視酸的還原性或氧化性大小而定。
重量輕(比重4.507)機械強度高,廣泛應用于杭空航天、海洋船舶、俊工領域。
由于它性價比高,能抵抗多種腐蝕介質的侵蝕,在民用耐腐蝕工業輸送管線中,可解決不銹銅、銅或鋁材料閥門難以解決的腐蝕性問題。具有安全、可靠、使用壽命長等優點。廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業,基本有機酸和無機鹽生產,硝酸工業等。
鈦及鈦合金材料牌號:
ZTA1、ZTA2、ZTA3、ZTA9、ZTA10、ZTC4
TA1、TA2、TA3、TA9、TA10、TC4
Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12
Titanium GrC2、GrC3、GrC5、GrC6、Ti-Pd7B、GrC12
Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12
安裝維護注意事項
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構,不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向*。
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41W16-鈦材質截止閥產品,請您根據J41W16-鈦材質截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
