奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q61F160-高壓焊接球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

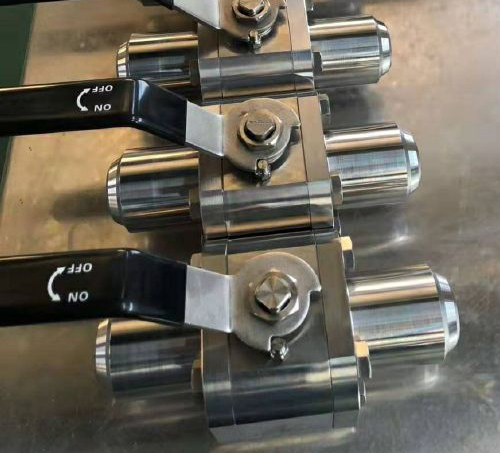

Q61F160-高壓焊接球閥產品說明書資料介紹
Q61F160-高壓焊接球閥按照BS5351 MSS SP-118，對焊連接，焊接時要注意焊接降溫處理以免燒壞密封閥座，浮動式，密封RPTFE，適用溫度范圍-16℃~150℃，PN160，通經DN10-DN50（國標），安裝位置與管道任意安裝使用。
高壓對焊球閥是靠旋轉閥戀來使閥門暢通或閉塞。高壓對焊球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
性能參數
公稱壓力：16-32MPa
適用溫度范圍:-20～232℃～350℃
適用介質:水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）
用途
適用于城建、化工、冶金、石油、制藥、食品、飲料、環保
特點
1、本產品部件均為鍛件
2、下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出
3、鑲嵌式閥座，閥座背后設置O型圈確保介質不外露。
執行標準
設計和制造標準：BS5351 MSS SP-118;
檢驗與試驗：API 598、GB/T13927、JB/T9092
承插焊標準：ANSI B16.11、JB/T1751
螺紋端標準：ANSI B16.11、JB/T1751
對焊端標準：ANSI B16.25、JB/T12224
法蘭端標準：ANSI B16.5、JB79
外形尺寸
外形圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q61F160-高壓焊接球閥產品，請您根據Q61F160-高壓焊接球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q61F160-高壓焊接球閥產品說明書資料介紹
Q61F160-高壓焊接球閥按照BS5351 MSS SP-118，對焊連接，焊接時要注意焊接降溫處理以免燒壞密封閥座，浮動式，密封RPTFE，適用溫度范圍-16℃~150℃，PN160，通經DN10-DN50（國標），安裝位置與管道任意安裝使用。
高壓對焊球閥是靠旋轉閥戀來使閥門暢通或閉塞。高壓對焊球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
性能參數
公稱壓力：16-32MPa
適用溫度范圍:-20～232℃～350℃
適用介質:水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）
用途
適用于城建、化工、冶金、石油、制藥、食品、飲料、環保
特點
1、本產品部件均為鍛件
2、下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出
3、鑲嵌式閥座，閥座背后設置O型圈確保介質不外露。
執行標準
設計和制造標準：BS5351 MSS SP-118;
檢驗與試驗：API 598、GB/T13927、JB/T9092
承插焊標準：ANSI B16.11、JB/T1751
螺紋端標準：ANSI B16.11、JB/T1751
對焊端標準：ANSI B16.25、JB/T12224
法蘭端標準：ANSI B16.5、JB79
外形尺寸
| 型號 | 公稱通徑 | 尺寸 | |||||
| DN | L | L1 | D | D1 | H | L0 | |
| Q61FN-160~320 | 10 | 150 | 60 | 90 | 17 | 58 | 220 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | |
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | |
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | |
