奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PQ641P25C-氣動高溫排污球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

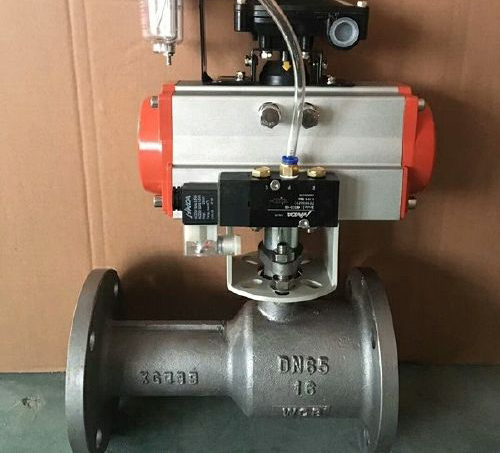

<PQ641P25C-氣動高溫排污球閥說明書資料介紹：
PQ641P25C-氣動高溫排污球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤280℃
結構特點
1、該型閥門中的球體、密封圈了特殊的加工工藝和新密封材料,使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
2、順時板動手柄帶動閥桿驅動球體旋轉,使介質順利通過。
零件材料
外形尺寸
外形圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PQ641P25C-氣動高溫排污球閥產品，請您根據PQ641P25C-氣動高溫排污球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
<PQ641P25C-氣動高溫排污球閥說明書資料介紹：
PQ641P25C-氣動高溫排污球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤280℃
結構特點
1、該型閥門中的球體、密封圈了特殊的加工工藝和新密封材料,使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
2、順時板動手柄帶動閥桿驅動球體旋轉,使介質順利通過。
零件材料
| 序號 | 零部件名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵、碳素鋼、鑄不銹鋼 |
| 2 | 密封圈 | (M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
| 3 | 球 | 不銹鋼 |
| 4 | 填料 | 聚四氟乙烯 |
| 5 | 填料壓蓋 | QT450－10球墨鑄鐵 |
| 6 | 閥桿 | 碳素鋼、鉻不銹鋼 |
| 7 | 手柄 | 碳鋼 |
| DN | L | D | D1 | D2 | b | Z-Φd | H | DO |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 105 | 150 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 110 | 150 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 |
| 32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 140 | 180 |
| 40 | 180 | 145 | 115 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 200 | 160 | 125 | 100 | 20 | 4-18 | 175 | 300 |
| 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 300 |
| 80 | 250 | 195 | 160 | 135 | 22 | 8-18 | 225 | 320 |
| 100 | 250 | 215 | 180 | 155 | 24 | 8-18 | 250 | 320 |
| 125 | 320 | 245 | 210 | 188 | 26 | 8-18 | 270 | 360 |
| 150 | 360 | 280 | 240 | 210 | 28 | 8-23 | 290 | 360 |
