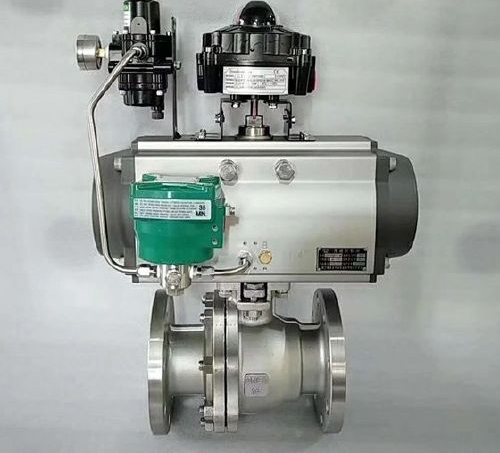

氣動O型切斷球閥ZSHO-16K說明書資料介紹：
氣動O型切斷球閥ZSHO-16K閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（－40～180℃）及高溫（—60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定的程序進行。
工作原理
ZSHO氣動O型切斷球閥一般與電磁閥、限位開關等附件組合使用，GT、AT等氣動執行器，具有輸出力大、動作靈敏，能進行有效的開啟和切斷。其圓柱形通孔球體閥芯具有剪切功能，對控制帶有纖維和顆粒等粘性介質的效果僅次于V型球閥。
執行機構選用說明
系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件選項說明根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
特點
1、流體阻力小、球閥是閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
啟閉時間表
技術參數
外形尺寸
尺寸圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的OZSHO16K-氣動型切斷球閥產品，請您根據OZSHO16K-氣動型切斷球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
氣動O型切斷球閥ZSHO-16K說明書資料介紹：
氣動O型切斷球閥ZSHO-16K閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（－40～180℃）及高溫（—60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定的程序進行。
工作原理
ZSHO氣動O型切斷球閥一般與電磁閥、限位開關等附件組合使用，GT、AT等氣動執行器，具有輸出力大、動作靈敏，能進行有效的開啟和切斷。其圓柱形通孔球體閥芯具有剪切功能，對控制帶有纖維和顆粒等粘性介質的效果僅次于V型球閥。
執行機構選用說明
系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件選項說明根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
特點
1、流體阻力小、球閥是閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
啟閉時間表
| 執行機構型號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
| 動作時間（S） | 全開 | 0.5 | 0.56/0.6 | 0.5/0.6 | 0.5/0.6 | 0.7/1 | 0.8/1.1 | 1/1.2 | 1.1/1.6 | 1.2/2 | 3.5/4.5 | 5月6日 |
| 全閉 | 0.5 | 0.6/0.8 | 0.6/1 | 0.8/1.2 | 0.8/1.2 | 1/1.5 | 1月2日 | 1/2.3 | 1.5/2.5 | 4.5/6 | 5.5/7 | |
| 公稱通徑DN（㎜） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
| 額定流量系數（Kv） | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 8500 |
| 公稱壓力PN（MPa） | 1.6、6.4 | ||||||||||||
| 球芯轉角（度） | 0°±4°至90°±4°（可調） | ||||||||||||
| 操作壓力（MPa） | 雙作用0.2～1.0 單作用0.3～1.0 | ||||||||||||
| 適用工作溫度（℃） | 軟密封－40～180 硬密封－60～450 | ||||||||||||
| 允許壓差（MPa） | 為公稱壓力值 | ||||||||||||
| 允許泄漏量等級 | 軟密封Ⅵ 硬密封Ⅳ | ||||||||||||
| 動作時間（S） | 0.5～7（詳見表二） | ||||||||||||
| 執行機構輸出力矩（Nm） | 5.9～5169 | ||||||||||||
| 公稱通徑 | Lo | L | H1 | H2 | H3 | |
| DN（mm） | PN16/40 | PN63 | ||||
| 15 | 133 | 130 | 165 | 54 | 177 | 47 |
| 20 | 133 | 130 | 190 | 54 | 177 | 47 |
| 25 | 133 | 140 | 216 | 60 | 177 | 52 |
| 32 | 132 | 165 | 229 | 67 | 198 | 59 |
| 40 | 132 | 165 | 241 | 78 | 198 | 66 |
| 50 | 182 | 203 | 292 | 88 | 223 | 78 |
| 65 | 222 | 222 | 330 | 98 | 275 | 91 |
| 80 | 294 | 241 | 356 | 121 | 275 | 106 |
| 100 | 380 | 305 | 406 | 144 | 353 | 130 |
| 125 | 450 | 356 | 455 | 148 | 420 | 150 |
| 150 | 450 | 394 | 495 | 176 | 420 | 172 |
| 200 | 603 | 457 | 597 | 226 | 504 | 215 |
| 250 | 603 | 533 | 673 | 281 | 504 | 270 |
| 300 | 683 | 610 | 762 | 320 | 515 | 330 |
