奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41F16P-低壓不銹鋼球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q41F16P-低壓不銹鋼球閥說明書資料介紹

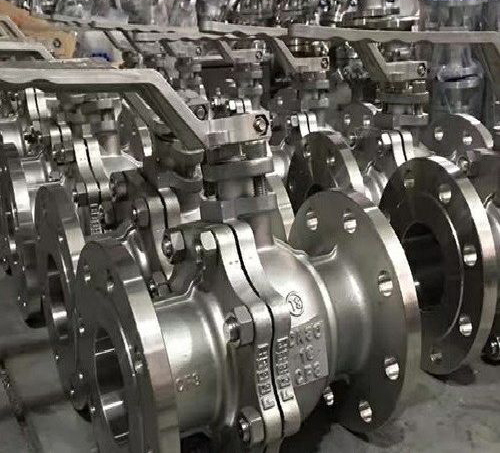

Q41F16P-低壓不銹鋼球閥閥體采用不銹鋼制作耐酸堿腐蝕，手動/渦輪開關，浮動式，閥座密封PTFE，法蘭連接，公稱壓力PN16-25，公稱通經DN15-DN250（國標），用于水、蒸汽、油品、弱酸性腐蝕介質。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
用途
廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。
執行標準:
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
法蘭標準：GB9113/JB79
性能參數:
外形尺寸:
尺寸圖:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F16P-低壓不銹鋼球閥產品，請您根據Q41F16P-低壓不銹鋼球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q41F16P-低壓不銹鋼球閥說明書資料介紹
Q41F16P-低壓不銹鋼球閥閥體采用不銹鋼制作耐酸堿腐蝕，手動/渦輪開關，浮動式，閥座密封PTFE，法蘭連接，公稱壓力PN16-25，公稱通經DN15-DN250（國標），用于水、蒸汽、油品、弱酸性腐蝕介質。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
用途
廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。
執行標準:
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
法蘭標準：GB9113/JB79
性能參數:
| 壓力等級（MPa） | 1.6 | 2 | 4 | 6.4 |
| 閥門強度試驗壓力（MPa） | 2.4 | 3 | 6 | 9.6 |
| 閥門密封試驗壓力（MPa） | 1.76 | 2.2 | 4.4 | 7.04 |
| 適用溫度℃ | ﹣196℃～150℃ | |||
| 主要材質 | CF8 | |||
| 連接形式 | 法蘭 | |||
| 啟閉形式 | 手動手柄 | |||
| 適用介質 | 水、油、氣及某些腐蝕性液體（W.O.G） | |||
| 連接標準 | GB/T9119-2010 | |||
| 型號 | 公稱通徑 | 尺寸 （mm） | |||||||
| L | D | D1 | D2 | D0 | b-f | z-φd | W | ||
| 15 | 130 | 95 | 65 | 45 | 142 | 414 | 115 | ||
| 20 | 140 | 105 | 75 | 55 | 142 | 414 | 130 | ||
| 25 | 150 | 115 | 85 | 65 | 142 | 414 | 150 | ||
| 32 | 165 | 135 | 100 | 78 | 162 | 418 | 190 | ||
| 40 | 180 | 145 | 110 | 85 | 163 | 418 | 230 | ||
| 50 | 200 | 160 | 125 | 100 | 163 | 418 | 240 | ||
| 65 | 220 | 180 | 145 | 120 | 183 | 418 | 280 | ||
| 80 | 250 | 195 | 160 | 135 | 203 | 818 | 310 | ||
| 100 | 280 | 215 | 180 | 155 | 203 | 818 | 330 | ||
| 125 | 320 | 245 | 210 | 185 | 223 | 818 | 600 | ||
| 150 | 360 | 280 | 240 | 210 | 243 | 823 | 800 | ||
| 200 | 400 | 335 | 295 | 265 | 263 | 1223 | 1000 | ||
| 250 | 450 | 425 | 355 | 320 | 303 | 12.25 | 1200 | ||
