奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q347H150LB-硬密封球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

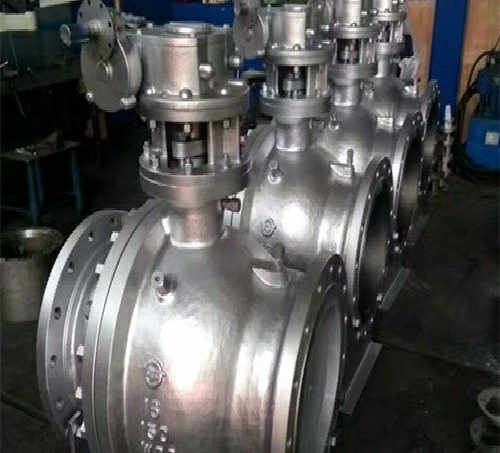

Q347H150LB-硬密封球閥說明書資料介紹:
Q347H150LB-硬密封球閥設計制造檢驗均按照美國ASME及API執行標準?，中法蘭用螺栓連接，密封采用噴焊STL合金一對一匹配研磨，后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有軸承，減少磨擦，操作省力，小軸底部設有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
適用范圍
固定球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，適用溫度：-196～350℃，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于輸送水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。固定球閥的驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。固定式球閥一般采用法蘭連接，也可采用對焊連接。
執行標準
設計制造：API 6D/API 608
結構長度：ASME B16.10
法蘭標準：ASME B16.5/B16.47
試壓檢驗：API598/API6D/API600
壓力溫度：ASME B16.34
性能參數:
連接尺寸:
結構尺寸圖:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q347H150LB-硬密封球閥產品，請您根據Q347H150LB-硬密封球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q347H150LB-硬密封球閥說明書資料介紹:
Q347H150LB-硬密封球閥設計制造檢驗均按照美國ASME及API執行標準?，中法蘭用螺栓連接，密封采用噴焊STL合金一對一匹配研磨，后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有軸承，減少磨擦，操作省力，小軸底部設有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
適用范圍
固定球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，適用溫度：-196～350℃，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于輸送水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。固定球閥的驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。固定式球閥一般采用法蘭連接，也可采用對焊連接。
執行標準
設計制造：API 6D/API 608
結構長度：ASME B16.10
法蘭標準：ASME B16.5/B16.47
試壓檢驗：API598/API6D/API600
壓力溫度：ASME B16.34
性能參數:
| 壓力等級（Class） | 150LB | 300LB | 600LB | 900LB |
| 閥門強度試驗壓力（Class） | 225LB | 450LB | 900LB | 1350LB |
| 閥門密封試驗壓力（Class） | 165LB | 330LB | 660LB | 990LB |
| 適用溫度℃ | ﹣20℃～350℃ | |||
| 主要材質 | 優質碳鋼 | |||
| 連接形式 | 法蘭 | |||
| 啟閉形式 | 手動渦輪 | |||
| 適用介質 | 水、氣體、油品等 | |||
| 連接標準 | ASME B16.5 | |||
| 英寸 | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ | 14″ | 16″ | 18 | 20″ | 24″ | |
| d1 | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | 591 | |
| L | RF | 178 | 191 | 203 | 229 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 |
| BW | 216 | 241 | 283 | 305 | 381 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | 1143 | |
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | |
| 手動 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 |
| E | - | - | - | - | - | - | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | |
| F | - | - | - | - | - | - | 350 | 350 | 420 | 420 | 400 | 400 | 400 | 410 | |
| W | 230 | 400 | 400 | 650 | 1050 | 150 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | |
| Wt（kg） | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 576 | 576 | 864 | 1280 | 1600 | 3540 | |
