奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D363H16C-焊接蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

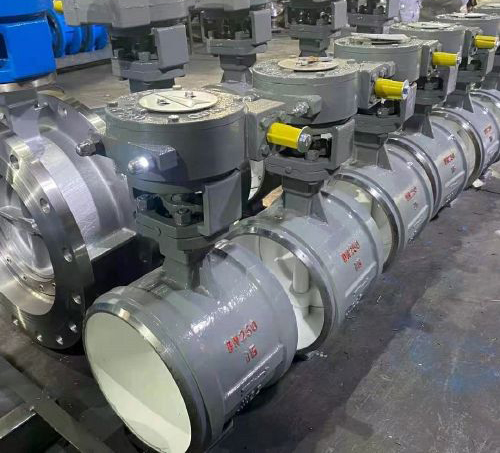

D363H16C-焊接蝶閥產品說明書資料介紹
D363H16C-焊接蝶閥采用多層次設計原理，密封圈采用軟硬金屬片層疊組成，具有耐高溫，耐腐蝕，使用壽命長等特點。 優質合金鋼焊接，具有體積小，重量輕，表面質量好，清潔度高，流阻小的優點 廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。與管道直接對焊裝配，用戶管道無需法蘭，節省成本。
型號含義
D——蝶閥的簡稱
3——傳動方式渦輪
6——連接方式對焊連接
3——結構方式三偏心
H——密封材料不銹鋼
16——工程壓力16kg
C——閥體材質為鑄鋼
技術要點
設計上進行改進創新,合理地減小了徑向偏心，而且增改了一個自動補償功能的閥座，在關閉狀態下閥桿所受力矩較小，處于靜平衡，同時蝶閥閥體上設計了移動閥座密封圈具有非常良好的自動補償功能。使閥門在反向受壓時,蝶板密封面與閥體密封面所產生的相對移位得到充分的補償，再則蝶板密封圈采用了優質彈性耐磨石墨橡膠板與高韌性耐磨不銹鋼片組成多層次結構密封,不僅柔中有剛,而且有非常良好的彈性與移動閥座密封圈保持密合，因此本蝶閥不論正向或反向受壓，均能在全額壓差下達到1泄漏量。本閥的大特點是雙向受壓、維修方便。
執行標準
設計和制造標準:GB/T12238—1989/JB/T8527—1997/API609
法蘭標準:GB9113—2000/ASME/ANSI B16.5
結構長度:GB/T12221—1989/ASME/ANSI B16. 10
檢驗和試驗標準:GB/T13927—1992/JB/T9092—19999/API 598
性能參數
主要零件材料
連接尺寸
安裝注意事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D363H16C-焊接蝶閥產品，請您根據D363H16C-焊接蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
D363H16C-焊接蝶閥產品說明書資料介紹
D363H16C-焊接蝶閥采用多層次設計原理，密封圈采用軟硬金屬片層疊組成，具有耐高溫，耐腐蝕，使用壽命長等特點。 優質合金鋼焊接，具有體積小，重量輕，表面質量好，清潔度高，流阻小的優點 廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。與管道直接對焊裝配，用戶管道無需法蘭，節省成本。
型號含義
D——蝶閥的簡稱
3——傳動方式渦輪
6——連接方式對焊連接
3——結構方式三偏心
H——密封材料不銹鋼
16——工程壓力16kg
C——閥體材質為鑄鋼
技術要點
設計上進行改進創新,合理地減小了徑向偏心，而且增改了一個自動補償功能的閥座，在關閉狀態下閥桿所受力矩較小，處于靜平衡，同時蝶閥閥體上設計了移動閥座密封圈具有非常良好的自動補償功能。使閥門在反向受壓時,蝶板密封面與閥體密封面所產生的相對移位得到充分的補償，再則蝶板密封圈采用了優質彈性耐磨石墨橡膠板與高韌性耐磨不銹鋼片組成多層次結構密封,不僅柔中有剛,而且有非常良好的彈性與移動閥座密封圈保持密合，因此本蝶閥不論正向或反向受壓，均能在全額壓差下達到1泄漏量。本閥的大特點是雙向受壓、維修方便。
執行標準
設計和制造標準:GB/T12238—1989/JB/T8527—1997/API609
法蘭標準:GB9113—2000/ASME/ANSI B16.5
結構長度:GB/T12221—1989/ASME/ANSI B16. 10
檢驗和試驗標準:GB/T13927—1992/JB/T9092—19999/API 598
性能參數
| 公稱通經DN（mm） | DN（100～1200）mm、in4～48 |
| 公稱壓力PN（MPa） | 強度試驗（1.5×PN）密封試驗（1.1×PN） |
| 適用溫度 | 碳鋼：-29℃～425℃不銹鋼：-40℃～650℃ |
| 適用介質 | 水、蒸汽、熱水、油品 |
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 |
| 壓力等級 | ANSI 150Lb磅級/PN25 |
| 焊接標準 | GB12224、ANSI B16、25、DIN2559 |
| 零件名稱 | 材料 |
| 閥體 | 鑄鋼、不銹鋼、鉻鉬鋼及特殊材料 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料 |
| 密封圈 | 不銹鋼、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |
| 公稱通徑DN | 主要尺寸 | 法蘭連接尺寸 | ||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | ||||||||||
| L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |
| 50 | 108 | 350 | 112 | 165 | 125 | 4/18 | 165 | 125 | 4/18 | 165 | 125 | 4/18 |
| 65 | 112 | 370 | 115 | 185 | 145 | 4/18 | 185 | 145 | 4/18 | 185 | 145 | 8/18 |
| 80 | 114 | 380 | 120 | 200 | 160 | 4/18 | 200 | 160 | 8/18 | 200 | 160 | 8/18 |
| 100 | 127 | 420 | 138 | 220 | 180 | 8/18 | 220 | 180 | 8/18 | 235 | 190 | 8/22 |
| 125 | 140 | 460 | 164 | 250 | 210 | 8/18 | 250 | 210 | 8/22 | 270 | 220 | 8/26 |
| 150 | 140 | 555 | 175 | 285 | 240 | 8/22 | 285 | 240 | 8/22 | 300 | 250 | 8/26 |
| 200 | 152 | 760 | 200 | 340 | 295 | 8/22 | 340 | 295 | 12/22 | 360 | 310 | 12/26 |
| 250 | 165 | 830 | 243 | 395 | 350 | 12/22 | 405 | 355 | 12/26 | 425 | 370 | 12/30 |
| 300 | 178 | 895 | 250 | 445 | 400 | 12/22 | 460 | 410 | 12/26 | 485 | 430 | 16-30 |
| 350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
| 400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
| 450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
| 500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
| 600 | 267 | 1340 | 445 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | 845 | 770 | 20-39 |
| 700 | 292 | 1520 | 480 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 318 | 1710 | 530 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 330 | 1810 | 580 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 410 | 1960 | 650 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
| 1200 | 470 | 2250 | 760 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
| 1400 | 530 | 2435 | 850 | 1675 | 1590 | 36-42 | 1685 | 1590 | 36-48 | 1755 | 1640 | 36-62 |
| 1600 | 600 | 2780 | 1030 | 1915 | 1820 | 40-48 | 1930 | 1820 | 40-56 | 1975 | 1860 | 40-62 |
| 1800 | 670 | 3020 | 1230 | 2115 | 2020 | 44-48 | 2130 | 2020 | 44-56 | 2195 | 2070 | 44-70 |
| 2000 | 760 | 3270 | 1350 | 2325 | 2230 | 48-48 | 2345 | 2230 | 48-62 | 2425 | 2300 | 48-70 |
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
