奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GID10-電動真空蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

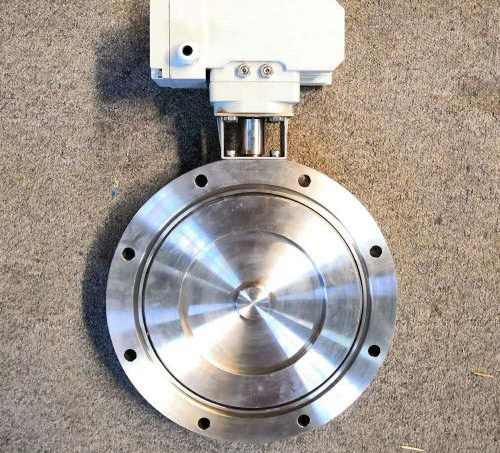

GID10-電動真空蝶閥產品說明書資料介紹:
GID10-電動真空蝶閥采用回轉型電動,電子調節式閥門驅動裝置驅動閥桿與閥板執行啟閉動作。可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號,來實現閥門開,關或中間位置的控制,從而達到接通或切斷真空管路中氣流的目的閥體的閥板采用夾緊結構,把閥板的密封圈夾緊,除了能用在真空狀態下,也能用在低壓狀態下使用。上海奇眾高真空電動蝶閥用于接通或切斷真空管路中的氣流。
高真空蝶閥是利用電動裝置驅動閥板做開啟或關閉動作,達到接通或切斷真空管路中氣流的目的一種裝置。它適用的介質為空氣及非腐蝕性氣體。廣泛應用于真空獲得設備、新能源及半導體產業。閥門漏率:≤1.3×10-5Pa.L/S。
執行標準
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
性能特點
閥門能承受正壓力 閥桿上下不竄動 開啟力矩小,靈活方便,省力節能。
耐高壓、耐腐蝕、耐磨損、使用壽命長等。
性能參數:
零部件材質
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GID10-電動真空蝶閥產品,請您根據GID10-電動真空蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
GID10-電動真空蝶閥產品說明書資料介紹:
GID10-電動真空蝶閥采用回轉型電動,電子調節式閥門驅動裝置驅動閥桿與閥板執行啟閉動作。可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號,來實現閥門開,關或中間位置的控制,從而達到接通或切斷真空管路中氣流的目的閥體的閥板采用夾緊結構,把閥板的密封圈夾緊,除了能用在真空狀態下,也能用在低壓狀態下使用。上海奇眾高真空電動蝶閥用于接通或切斷真空管路中的氣流。
高真空蝶閥是利用電動裝置驅動閥板做開啟或關閉動作,達到接通或切斷真空管路中氣流的目的一種裝置。它適用的介質為空氣及非腐蝕性氣體。廣泛應用于真空獲得設備、新能源及半導體產業。閥門漏率:≤1.3×10-5Pa.L/S。
執行標準
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
性能特點
閥門能承受正壓力 閥桿上下不竄動 開啟力矩小,靈活方便,省力節能。
耐高壓、耐腐蝕、耐磨損、使用壽命長等。
性能參數:
適用范圍(Pa) | 105~1.3x10-5 |
閥門漏率(Pa.L/S) | ≤1.3x10-6 |
開閉時間(S) | DN≤63 20;80≤DN≤200 30; DN≥250 48 |
介質溫度(℃) | -25~+80(密封材料為橡膠) |
-30~+150(密封材料為氟橡膠) | |
法蘭標準 | JB919 |
安裝位置 | 任意 |
控制電路 | 標準出廠:AC220V/50Hz開關型 |
特殊:AC380V;DC24V開關型 | |
4~20mA DC | |
信號反饋 | 標準出廠:帶無源觸點型 |
特殊:4~20mA DC調節型 | |
零件名稱 | 閥體和蝶板 | 構件 | 密封墊(閥體、蝶板) |
材料 | 碳素鋼(鍍鎳) | 2Cr13 | 橡膠 |
不銹鋼 | 不銹鋼 | 橡膠/氟橡膠 |
