奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D941H16-電動硬密封蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

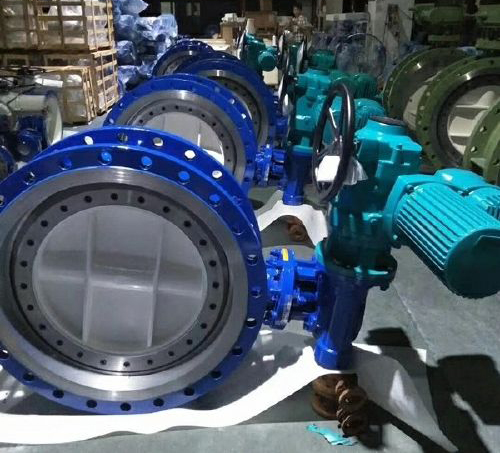

D941H16-電動硬密封蝶閥產品說明書資料介紹:
D941H16-電動硬密封蝶閥采用精密封彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截?cái)嗔黧w使用。該閥采用三偏心結構，閥座與蝶板密封面均采用鑄鋼和不銹鋼制成，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國窖GB/T13927-92閥門壓力試驗標準。
產品參數
公稱通徑：DN50-DN600
公稱壓力：1.6MPa-4.0MPa
適用溫度：-20℃-425℃
適用介質：水、海水、油等
閥體材質：碳鋼、不銹鋼
特點:
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封功能。
2、密封圈選用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均有優良的密封性能。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨，使用壽命長。
4、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
執行標準:
設計制造：GB/T12238
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
性能參數
外形連接尺寸
外形結構尺寸圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D941H16-電動硬密封蝶閥產品，請您根據D941H16-電動硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
D941H16-電動硬密封蝶閥產品說明書資料介紹:
D941H16-電動硬密封蝶閥采用精密封彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截?cái)嗔黧w使用。該閥采用三偏心結構，閥座與蝶板密封面均采用鑄鋼和不銹鋼制成，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國窖GB/T13927-92閥門壓力試驗標準。
產品參數
公稱通徑：DN50-DN600
公稱壓力：1.6MPa-4.0MPa
適用溫度：-20℃-425℃
適用介質：水、海水、油等
閥體材質：碳鋼、不銹鋼
特點:
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封功能。
2、密封圈選用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均有優良的密封性能。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨，使用壽命長。
4、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
執行標準:
設計制造：GB/T12238
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
性能參數
| 壓力等級（MPa） | 1 | 1.6 | 2.5 | 4 |
| 閥門強度試驗壓力（MPa） | 1.5 | 2.4 | 3.75 | 6 |
| 閥門密封試驗壓力（MPa） | 1.1 | 1.76 | 2.75 | 4.4 |
| 適用溫度℃ | -29℃+450℃ | |||
| 主要材質 | WCB | |||
| 連接形式 | 法蘭式 | |||
| 啟閉形式 | DZW型電動執行器 | |||
| 適用介質 | 過熱蒸汽等高溫介質 | |||
| 連接標準 | GB9113 | |||
| 公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 | 550 | 640 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 |
