奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多TLD971JH10-電動襯膠蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

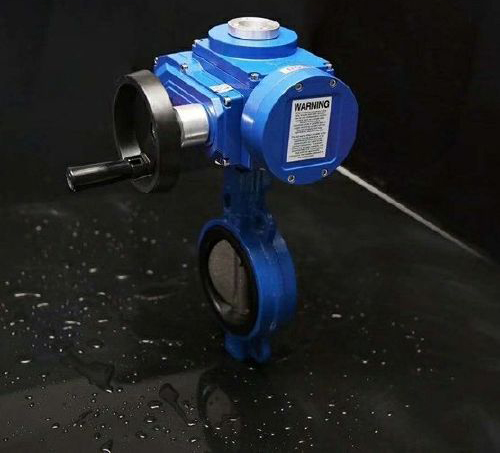

TLD971JH10-電動襯膠蝶閥產品說明書資料介紹:
TLD971JH10-電動襯膠蝶閥通過閥桿帶動閥板作0-90°旋轉動作實現開啟和關閉，可以與管道水平/垂直安裝使用。旋轉閥門電動裝置：精小型 Q型 普通開關 智能開關 調節型，廣泛用于火電廠脫硫設備、鋼鐵廠脫硫設備、金屬冶煉鑄造廠脫硫設備、焚燒廠煙氣處理設備、煤化工處理設備等。
結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速
型號編制
①、閥門類型：TLD=脫硫蝶閥 Z=閘閥 D=蝶閥 J=截止閥 H=止回閥 Y=減壓閥
②、驅動方式：3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動
③、連接方式：4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接
④、結構形式：0=單偏心1= 垂直板2=雙偏心結構3=三偏心結構
⑤、JH=襯膠+雙相鋼閥板
⑥、壓力等級（PN）：16
⑦、閥體材質：C=碳鋼 P=304不銹鋼 R=316不銹鋼 未填寫=鑄鐵
結構原理
由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門 根據需求可以加裝電動 氣動 液動實現自動控制閥門
用途:
廣泛用于煉鋼廠、金屬鑄造廠、火力發電廠、煤化工、冶金場所、其他類型電廠等需要進行煙氣脫硫脫硝場合均有使用。
特點:
1、根據石膏漿液不同的濃度腐蝕性可以對應選用內件材質，達到有效的使用效果。
2、閥板于閥軸連接內銷式連接，管道介質不會沖蝕到連接部位造成連接部位腐蝕。
3、閥體涂層烤漆技術，防止外界因素造成閥體外部侵蝕。
4、兩端口橡膠密封面突出球墨鑄鐵法蘭面，管道安裝時無需額外的橡膠密封墊片。
執行標準:
設計制造：GB/T12238
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
外形連接尺寸
外形結構尺寸圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的TLD971JH10-電動襯膠蝶閥產品，請您根據TLD971JH10-電動襯膠蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
TLD971JH10-電動襯膠蝶閥產品說明書資料介紹:
TLD971JH10-電動襯膠蝶閥通過閥桿帶動閥板作0-90°旋轉動作實現開啟和關閉，可以與管道水平/垂直安裝使用。旋轉閥門電動裝置：精小型 Q型 普通開關 智能開關 調節型，廣泛用于火電廠脫硫設備、鋼鐵廠脫硫設備、金屬冶煉鑄造廠脫硫設備、焚燒廠煙氣處理設備、煤化工處理設備等。
結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速
型號編制
| TLD | 9 | 7 | 1 | JH | 10 | |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
②、驅動方式：3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動
③、連接方式：4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接
④、結構形式：0=單偏心1= 垂直板2=雙偏心結構3=三偏心結構
⑤、JH=襯膠+雙相鋼閥板
⑥、壓力等級（PN）：16
⑦、閥體材質：C=碳鋼 P=304不銹鋼 R=316不銹鋼 未填寫=鑄鐵
結構原理
由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門 根據需求可以加裝電動 氣動 液動實現自動控制閥門
用途:
廣泛用于煉鋼廠、金屬鑄造廠、火力發電廠、煤化工、冶金場所、其他類型電廠等需要進行煙氣脫硫脫硝場合均有使用。
特點:
1、根據石膏漿液不同的濃度腐蝕性可以對應選用內件材質，達到有效的使用效果。
2、閥板于閥軸連接內銷式連接，管道介質不會沖蝕到連接部位造成連接部位腐蝕。
3、閥體涂層烤漆技術，防止外界因素造成閥體外部侵蝕。
4、兩端口橡膠密封面突出球墨鑄鐵法蘭面，管道安裝時無需額外的橡膠密封墊片。
執行標準:
設計制造：GB/T12238
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
外形連接尺寸
| 型號 | 公稱通徑 | ΦA(chǔ) | ΦB | C | D | E | F | G | H | I |
| DN | ||||||||||
| 50 | 50 | 105 | 43 | 116 | 57 | - | 280 | 48 | 61 | |
| 65 | 65 | 125 | 46 | 121 | 70 | - | 298 | 48 | 61 | |
| 80 | 80 | 140 | 46 | 130 | 76 | - | 313 | 48 | 61 | |
| 100 | 100 | 155 | 52 | 150 | 100 | 50 | 428 | 60 | 75 | |
| 125 | 125 | 190 | 56 | 162 | 125 | 50/69 | 465/495 | 60 | 75 | |
| 150 | 150 | 216 | 56 | 190 | 140 | 69 | 538 | 63 | 90 | |
| 200 | 200 | 271 | 60 | 215 | 170 | 79 | 618 | 85 | 133 | |
| 250 | 250 | 326 | 68 | 250 | 202 | 79 | 685 | 85 | 133 | |
| 300 | 300 | 376 | 78 | 300 | 235 | 79 | 768 | 85 | 133 | |
| 350 | 325 | 422 | 78 | 350 | 248 | - | - | - | - | |
| 400 | 375 | 483 | 102 | 360 | 270 | - | - | - | - | |
| 450 | 425 | 530 | 114 | 400 | 327 | - | - | - | - | |
| 500 | 475 | 582 | 127 | 430 | 355 | - | - | - | - | |
| 600 | 575 | 688 | 154 | 517 | 417 | - | - | - | - |
