HTSDHZ025DN32-低溫氣動單座調節閥產品說明書資料介紹

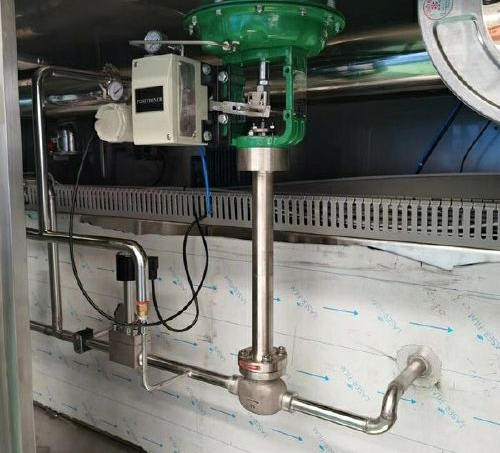

HTSDHZ025DN32-低溫氣動單座調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的連續調節。適合于低于0～低溫零下-250℃狀態下工作，由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質壓力、流量、溫度、液位等工藝參數的控制 。
長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
結構特點
結構簡單，動作可靠，維修方便，防火防爆，閥體流路簡單，阻力較小，流通能力大，重量輕。廣泛應用在大型空分設備制氧機上。
性能參數
公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4、10.0MPa
閥體類型：直通式、角式
閥蓋形式：低溫型
連接方式：法蘭 FM、RF、RTJ
焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、線性
泄漏等級：硬密封（ASME B16.104 IV）
軟密封（ASME B16.104 Ⅵ）
使用溫度：低溫D0型 -60~100℃
低溫D1型 -100~200℃
低溫D2型 -200~250℃
執行機構：氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構
技術參數
閥座直徑20253240506580100125150200250300
額定流量系數（KV）單座6.91117.627.544691101762754406308751250
套筒6.310162540631001552503705809001300
允許壓差（MPa）單座3.83.2321.81.51.410,70.60.50.30.1
套筒6.46.45.25.24.64.63.73.73.53.13.12.62.2
公稱壓力（MPa）1.6、2.5、4.0、6.4
額定行程16254060100
閥蓋形式低溫型-10～-196℃、低溫型-196～-250℃
壓蓋形式螺栓壓緊式
密封填料V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式單座式、套筒式
流量特性等百分比、直線型
配置執行器類別3810系列、PSL系列等電動執行器（客戶品牌亦可）
執行器參數電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP65、隔爆標志：ExdⅡBT4（ExdⅡBT6特殊定制）、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
主要零件材料
1閥體WCBCF8CF8MPTFE石墨墊片
2墊片PTFE石墨墊片PTFE石墨墊片PTFE石墨墊片　
3閥座/套筒304304316316L
4閥芯304304316316L
5導向套/并帽304304316316L
6中墊PTFE石墨墊片PTFE石墨墊片PTFE石墨墊片PTFE石墨墊片
7閥蓋WCB304316316L
8閥桿304304316316L
9隔熱板碳鋼304316316L
10填料PTFE/石墨PTFE/石墨PTFE/石墨PTFE/石墨
11螺栓25不銹鋼不銹鋼不銹鋼
12填料壓蓋WCB304316316L
外形連接尺寸
LPN16/25181184200222254276298352410451600640880
PN40194197200235267292317368425473610760910
PN64206200210251286311337394440508650810950
HPN16/2552.557.5757585.592.5100110142.5158170195230
PN4052.557.5757582.592.5100117.5150167.5187.5205245
PN646540858590102.5107.5125172.5195207.5230260
H1根據實際現場zui低溫度來設計加長桿尺寸
H23810L373373495495495700700700725725725725725
PSL465465465465465560560560560560788788788
D3810L225225225225225257257257310310310310310
PSL177177177177177182182182182182218218218
安裝使用注意事項
1、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、在安裝前應對管路清洗污物、焊渣。安裝后，使全開，對管路，等進行清洗及試驗各連接處的密封性。閥門調節閥調節閥閥門調節閥閥門。
