奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZDLS16P-電動角式低溫調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

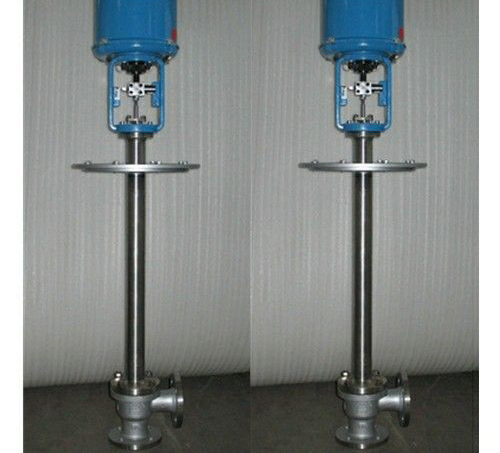

ZDLS16P-電動角式低溫調節閥產品說明書資料介紹
ZDLS16P-電動角式低溫調節閥閥體為直角形，不易卡堵，密封效果好，閥芯為單導向結構，閥體流路簡單，阻力小，適用于高粘度，含有懸浮物和顆粒狀介質流體的控制調節。
由PS系列和3610系列直行程電動執行機構和角式單座閥組成。智能型閥門電動裝置，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
性能參數
電動頭技術參數
1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA （或DC1 ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線 為簡單 方便。
1.2 執行器的關鍵部件 — 控制器， 的混合集成電路，用樹脂密 封澆鑄，外形為匣狀，體積小，可靠性高。
1.3 驅動量的反饋檢測高性能導電塑料電位器，分辨率＜ 0.4%。
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
1.6 用狀態選擇開關可以設定（正、反動作。）
1.7 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 同步皮帶轉動，有效降低了噪音。
1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起 動保護，并可反向運行取消延時保護。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZDLS16P-電動角式低溫調節閥產品，請您根據ZDLS16P-電動角式低溫調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ZDLS16P-電動角式低溫調節閥產品說明書資料介紹
ZDLS16P-電動角式低溫調節閥閥體為直角形，不易卡堵，密封效果好，閥芯為單導向結構，閥體流路簡單，阻力小，適用于高粘度，含有懸浮物和顆粒狀介質流體的控制調節。
由PS系列和3610系列直行程電動執行機構和角式單座閥組成。智能型閥門電動裝置，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
性能參數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
| 額定流量系數K | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
| 允許壓差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1 | 2.3 | 1.6 | 1 | 0.8 | 0.6 | 0.4 | ||
| 基本誤差 | ±2.5 | ||||||||||||
| 回差% | 2.5 | ||||||||||||
| 死區% | 1 | ||||||||||||
| 始終點偏差% | ±2.5 | ||||||||||||
| 額定行程偏差% | 2.5 | ||||||||||||
| 允許泄漏量Q | Kv值的0.1% | ||||||||||||
| 可調范圍 | 30:01:00 | ||||||||||||
| 配用執 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | ||||||
| 行機構 | 3810L | 381LSA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | ||||||
| 適用溫度 | 常溫-20℃～+200℃鑄鋼ZG25鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
| 中溫-40℃～+450℃鑄鋼ZG25鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
| 低溫-196℃～+200℃ 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA （或DC1 ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線 為簡單 方便。
1.2 執行器的關鍵部件 — 控制器， 的混合集成電路，用樹脂密 封澆鑄，外形為匣狀，體積小，可靠性高。
1.3 驅動量的反饋檢測高性能導電塑料電位器，分辨率＜ 0.4%。
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
1.6 用狀態選擇開關可以設定（正、反動作。）
1.7 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 同步皮帶轉動，有效降低了噪音。
1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起 動保護，并可反向運行取消延時保護。
