奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多T968Y320-給水再循環電動調節閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

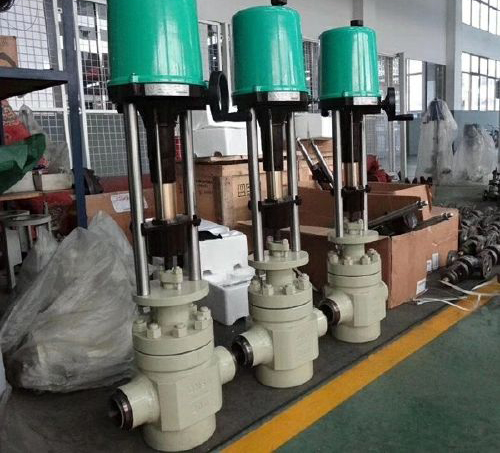

T968Y320-給水再循環電動調節閥產品說明書資料介紹
T968Y320-給水再循環電動調節閥閥前后壓力很大既要滿足大壓差又要滿足控制流量的范圍,鑒于這種工況多級降壓才可以滿足正常使用,這是一種結構新穎的調節閥。該閥主要用于大型發電機組給水系統上,是防止鍋爐給水泵汽化的重要設備。
給水泵小流量在循環調節閥有串級式結構和迷宮式結構兩種型式。流體通過曲折通道,目的是消耗流體,降低流速,防止液體空化。
咨詢需要的參數
1、閥門口徑
2、流量值
3、閥前壓力
4、閥后壓力
5、介質溫度
6、有無對材質要求
性能優點
1、流體逐級降壓,流體方形不斷改變,增加流阻,防止流動液體出現空化。
2、閥芯6級節流,閥座密封面下側設置一個節流孔板,以改善流體流動狀態,控制流速30m/S左右。
3、節流面與密封面分開,閥芯、閥芯套和節流孔板經硬化處理,表面硬度達到HRC60左右,關閉嚴密,壽命長。
4、閥芯表面開有大缺口,即使液體含有2~3mm焊渣固體顆粒,閥芯也不會卡死,動作靈活。
技術參數和性能
公稱通經:DN20 DN32 DN40 DN50
公稱壓力:PN25、32MPa
閥前:壓力6.5~38.7Mpa 溫度141~232℃
閥后:壓力0~0.07MPa 溫度41~109℃
閥體材質:20#鍛鋼
工作溫度:<425℃
執行結構:手動、氣動、電動
閥內組件:440B特種不銹鋼合金
流量特性:等百分特性
泄露量:符合ANSI B16.104-1976 V級
KV值參數表
請注意:根據機組鍋爐排污流量選擇合適的Kv值
安裝方式:直立安裝,進口管與出口管相對位置,有角形,Z型和直通型。
外形尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的T968Y320-給水再循環電動調節閥產品,請您根據T968Y320-給水再循環電動調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
T968Y320-給水再循環電動調節閥產品說明書資料介紹
T968Y320-給水再循環電動調節閥閥前后壓力很大既要滿足大壓差又要滿足控制流量的范圍,鑒于這種工況多級降壓才可以滿足正常使用,這是一種結構新穎的調節閥。該閥主要用于大型發電機組給水系統上,是防止鍋爐給水泵汽化的重要設備。
給水泵小流量在循環調節閥有串級式結構和迷宮式結構兩種型式。流體通過曲折通道,目的是消耗流體,降低流速,防止液體空化。
咨詢需要的參數
1、閥門口徑
2、流量值
3、閥前壓力
4、閥后壓力
5、介質溫度
6、有無對材質要求
性能優點
1、流體逐級降壓,流體方形不斷改變,增加流阻,防止流動液體出現空化。
2、閥芯6級節流,閥座密封面下側設置一個節流孔板,以改善流體流動狀態,控制流速30m/S左右。
3、節流面與密封面分開,閥芯、閥芯套和節流孔板經硬化處理,表面硬度達到HRC60左右,關閉嚴密,壽命長。
4、閥芯表面開有大缺口,即使液體含有2~3mm焊渣固體顆粒,閥芯也不會卡死,動作靈活。
技術參數和性能
公稱通經:DN20 DN32 DN40 DN50
公稱壓力:PN25、32MPa
閥前:壓力6.5~38.7Mpa 溫度141~232℃
閥后:壓力0~0.07MPa 溫度41~109℃
閥體材質:20#鍛鋼
工作溫度:<425℃
執行結構:手動、氣動、電動
閥內組件:440B特種不銹鋼合金
流量特性:等百分特性
泄露量:符合ANSI B16.104-1976 V級
KV值參數表
公稱通經DN | A | T | H | D |
25 | 172 | 550 | 400 | 150 |
32 | 172 | 550 | 440 | 150 |
40 | 178 | 650 | 500 | 150 |
50 | 205 | 650 | 600 | 150 |
安裝方式:直立安裝,進口管與出口管相對位置,有角形,Z型和直通型。
外形尺寸
公稱通經DN | 25 | 32 | 40 | 50 |
Kv值 | 6.5 | 8.5 | 14 | 18 |
行程 mm | 20 | 25 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的T968Y320-給水再循環電動調節閥產品,請您根據T968Y320-給水再循環電動調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
