奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZJHCF16C-氣動鋼襯氟調節閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

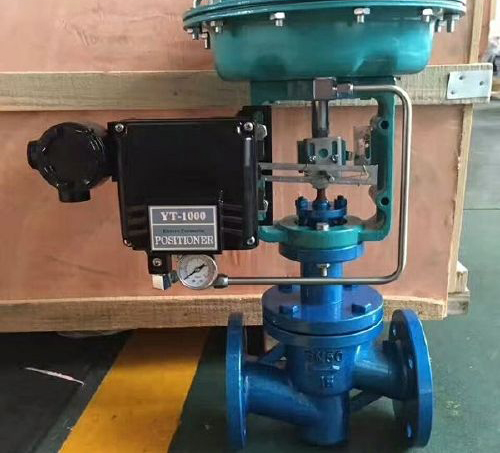

ZJHCF16C-氣動鋼襯氟調節閥說明書資料介紹:
ZJHCF16C-氣動鋼襯氟調節閥適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
型號編制
特點:
1、耐腐蝕
2、密封性能好:可選波紋管和填料雙重密封,確保無外滲漏。
3、泄漏量小:由于閥芯、閥座軟密封,故泄漏量低。
4、配用HA執行機構,輸出力大、結構緊湊。
作用形式:
氣關式(B)-失氣時閥位開(FO)、氣開式(K)-失氣時閥位關(FC)
配套附件:
定位器:HEP定位器(標配)、日本SMC IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器 空氣過濾減壓閥:KZ03(標配)、SMC減壓閥AW20、YT200 保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等
性能參數:
材料
1.閥芯型式:單座柱塞型閥芯;
2.流量特性:線性特性和等百分比性;
3.閥座、閥芯材料:2Cr13襯F46;
4.波紋管材料:聚四氟乙烯 。
外形連接尺寸
外形結構尺寸圖:
選型需要提供參數
1.公稱通徑、額定流量系數KV;
2.流體性質(包括公稱壓力、溫度、粘度或酸堿性);
3.信號壓力、彈簧范圍;
4.流量特性;
5.閥的開關型式;
6.閥體、閥芯材料;
7.是否帶附件;
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZJHCF16C-氣動鋼襯氟調節閥產品,請您根據ZJHCF16C-氣動鋼襯氟調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ZJHCF16C-氣動鋼襯氟調節閥說明書資料介紹:
ZJHCF16C-氣動鋼襯氟調節閥適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
型號編制
Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
Z系列調節閥 | J:氣動薄膜執行機構 | H直行程 | CF:標準型襯氟調節閥 | PN16=16 | C=WCB | DN25= DN25 |
CL150LB=150 LB | LC=LCB | NPS1〞=NPS1〞 | ||||
S10K=10K | P=CF8 | |||||
PL=CF3 | ||||||
R=CF8M | ||||||
RL=CF3M | ||||||
如:Z型氣動薄膜襯氟調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為: DN50 |
1、耐腐蝕
2、密封性能好:可選波紋管和填料雙重密封,確保無外滲漏。
3、泄漏量小:由于閥芯、閥座軟密封,故泄漏量低。
4、配用HA執行機構,輸出力大、結構緊湊。
作用形式:
氣關式(B)-失氣時閥位開(FO)、氣開式(K)-失氣時閥位關(FC)
配套附件:
定位器:HEP定位器(標配)、日本SMC IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器 空氣過濾減壓閥:KZ03(標配)、SMC減壓閥AW20、YT200 保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等
性能參數:
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
公稱壓力(Mpa) | 1.6 | ||||||||
法蘭標準 | JB/T79·1~79·2-94等 | ||||||||
材料 | ZG230-450襯F46 | ||||||||
工作溫度 | -40~180℃ | ||||||||
壓蓋型式 | 螺栓壓緊式 | ||||||||
填料 | V型聚四氟乙烯填料 |
1.閥芯型式:單座柱塞型閥芯;
2.流量特性:線性特性和等百分比性;
3.閥座、閥芯材料:2Cr13襯F46;
4.波紋管材料:聚四氟乙烯 。
外形連接尺寸
公稱通徑DN | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 848 | 902 | 920 | 1020 |
H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
A | 282 | 360 | 470 |
選型需要提供參數
1.公稱通徑、額定流量系數KV;
2.流體性質(包括公稱壓力、溫度、粘度或酸堿性);
3.信號壓力、彈簧范圍;
4.流量特性;
5.閥的開關型式;
6.閥體、閥芯材料;
7.是否帶附件;
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZJHCF16C-氣動鋼襯氟調節閥產品,請您根據ZJHCF16C-氣動鋼襯氟調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
