奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H76PN1016-蝶形止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
H76PN1016-蝶形止回閥產品說明書資料介紹

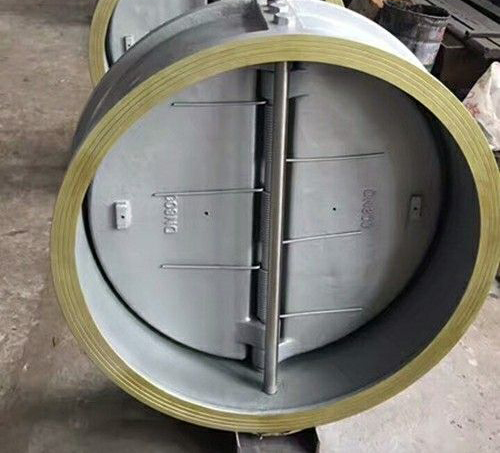

H76PN1016-蝶形止回閥克服了擺動式及碟片式止回閥的口徑和壓降限制,閥瓣被 一分為二,在中間鉸接。這樣兩個碟片只能在一個方向擺動,碟片靠裝在鉸鏈上的紐彈簧壓在閥座上。 公稱壓力PN10-16,公稱通徑DN50-DN1200,使用介質:水、蒸汽、油品等,適用溫度:≤200℃。廣泛用于給排水、環保污水處理、電力、石油、化工等行業使用
和其它形式的止回閥相比,H76PN1016-蝶形止回閥有很多優點
通過該止回閥的壓降比通過其它形式的止回閥的壓降低很多;
可用于開啟壓力較低的場合
安裝位置基本不受限制
工作示意圖
由于扭彈簧的作用力通常閥門是關閉的,當流體正向流動時,流體的壓力使得碟片繞鉸鏈轉動,閥門 打開。一旦流體流動停止,由于彈簧的作用,在倒流前閥門就已關閉。
安裝時有幾個問題需要注意
1蝶式止回閥屬于單向閥,在安裝時候需要注意介質流向,要保證蝶式止回閥的箭頭方向與管道內介質流動方向一致
2在安裝時不要讓蝶式止回閥承受重量,需要對其進行支撐加固。
3蝶式止回閥安裝位置是水平安裝,如需特殊安裝位置訂貨時請備注。
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H76PN1016-蝶形止回閥產品,請您根據H76PN1016-蝶形止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
