奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多BS H7o46XB10C-不銹鋼彈簧緩閉式止回閥 相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

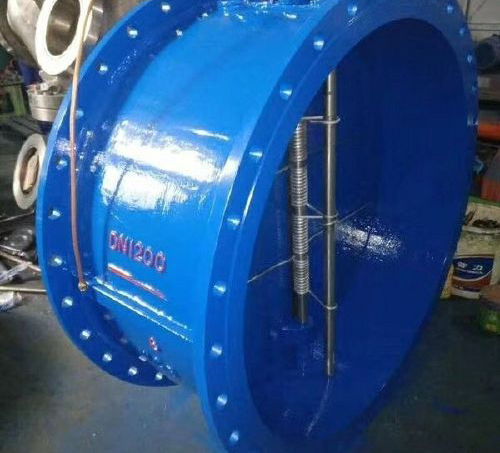

不銹鋼彈簧緩閉式止回閥產品說明書資料介紹:
不銹鋼彈簧緩閉式止回閥又稱逆止閥,其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。適用于清凈介質,不宜用于含有固體顆粒和粘度較大的介質。
結構原理
主要由閥體、閥蓋、閥板、平衡砣、活塞和調節閥組成,用于給排水管道,安裝在水泵出口處用來防止介質逆流和消防破壞性水錘。具有閥瓣輕、開度大、節電效果 、流體阻力小、水錘消除結構 合理、密封性能可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪音等優點。
結構特點
1、結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20
3、閥瓣關閉快速,水錘壓力小
4、水平或垂直管道均可使用,安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
技術參數
公稱壓力:1.0~2.5MPa
公稱通經:40~1000mm
緩閉時間:3~60秒
適用介質:清水、污水、海水
適用溫度:0~80℃(如需要,可達200℃)
法蘭標準:GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
安裝示意圖
外形尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BS H7o46XB10C-不銹鋼彈簧緩閉式止回閥 產品,請您根據BS H7o46XB10C-不銹鋼彈簧緩閉式止回閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
不銹鋼彈簧緩閉式止回閥產品說明書資料介紹:
不銹鋼彈簧緩閉式止回閥又稱逆止閥,其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。適用于清凈介質,不宜用于含有固體顆粒和粘度較大的介質。
結構原理
主要由閥體、閥蓋、閥板、平衡砣、活塞和調節閥組成,用于給排水管道,安裝在水泵出口處用來防止介質逆流和消防破壞性水錘。具有閥瓣輕、開度大、節電效果 、流體阻力小、水錘消除結構 合理、密封性能可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪音等優點。
結構特點
1、結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20
3、閥瓣關閉快速,水錘壓力小
4、水平或垂直管道均可使用,安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
技術參數
公稱壓力:1.0~2.5MPa
公稱通經:40~1000mm
緩閉時間:3~60秒
適用介質:清水、污水、海水
適用溫度:0~80℃(如需要,可達200℃)
法蘭標準:GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
安裝示意圖
外形尺寸
DN | L | L1 | H | H1 |
40 | 140 | / | 200 | 88 |
50 | 150 | / | 215 | 98 |
65 | 170 | / | 225 | 108 |
80 | 180 | / | 235 | 118 |
100 | 190 | 240 | 280 | 130 |
125 | 200 | 260 | 290 | 148 |
150 | 210 | 275 | 310 | 175 |
200 | 230 | 305 | 350 | 210 |
250 | 250 | 340 | 415 | 240 |
300 | 270 | 370 | 450 | 264 |
350 | 290 | 400 | 480 | 297 |
400 | 310 | 435 | 550 | 324 |
450 | 330 | 470 | 585 | 351 |
500 | 350 | 500 | 640 | 379 |
600 | 390 | 560 | 720 | 434 |
700 | 430 | 620 | 780 | 491 |
800 | 470 | 680 | 840 | 549 |
900 | 510 | 740 | 990 | 600 |
1000 | 550 | 800 | 1050 | 655 |
1200 | 630 | 920 | 1210 | 770 |
