奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多BFDZ70110-液力自動止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

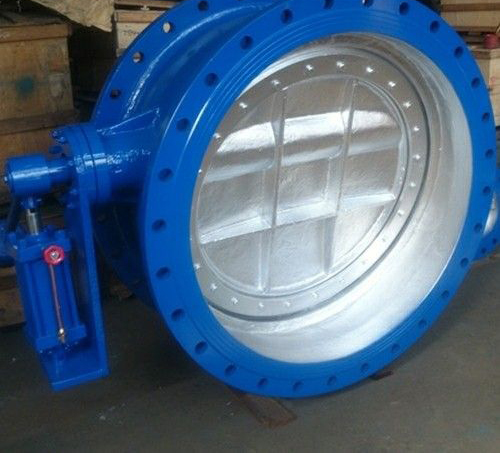

BFDZ70110-液力自動止回閥說明書資料介紹:
BFDZ70110-液力自動止回閥又叫液力閥、液力自動控制閥,兼有電動閘閥、電動蝶閥及止回閥的功能。通過快關和緩閉動作來消除水缽危害,能保護水泵及管網系統安全。具有流陰小、節能效果 的特點。閥*的軟硬雙重密封結構,密封可靠。是目前自動化給排水泵站性能、運行可靠的 控制設備,用戶反映良好 。
工作原理1、開閥
按下啟動按鈕SB2時,時間繼電器KT和接觸器KM2同時動作,先導泵啟動,電磁閥關閉。
先導泵出口壓力水經單向閥進入活塞缸,推動活塞左行,通過活塞桿、連桿帶去吧閥桿,將小閥板開啟;時間繼電器KT在設定時間(5-10秒)過后失電,KM1接觸器失電,先導泵斷電停止供水,同時接通軸流泵控制電源,水泵啟動,大閥板在水流的推動下,完全開啟;
2、關閥
按下停止按扭TA時,水泵(軸流泵)停止工作,閥前失壓,大閥板大重力作用下迅速關閉,截?cái)嘟^大部分回水;同時,電磁閥導通,活塞缸失壓,平衡錘通過閥桿帶動小閥板緩慢關閉,泄除一部分回流水,以消除部分水錘壓力,防止產生破壞性水錘,確保管網設備安全。
用途
可用于離心水泵出口,具有截流止回、輕載啟泵、消除水錘和流量調節等功能,可有效保護水泵和管網設備安全.
特點
1、更安全:閥門的啟閉與管網壓力無關,不受管網壓力大小的影響;小閥板的關閉由平
2、衡錘控制,事故停電時能自動緊急關閥,更加安全;
3、更可靠:電磁閥為常開型,事故停電時能自動開閥,防止事故發生;該閥選用進口優質產品,更加可靠;
4、壽命長:先導泵每次只工作出努力-10秒,工作時間短,使用壽命長。
性能參數:
型號
外形連接尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BFDZ70110-液力自動止回閥產品,請您根據BFDZ70110-液力自動止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
BFDZ70110-液力自動止回閥說明書資料介紹:
BFDZ70110-液力自動止回閥又叫液力閥、液力自動控制閥,兼有電動閘閥、電動蝶閥及止回閥的功能。通過快關和緩閉動作來消除水缽危害,能保護水泵及管網系統安全。具有流陰小、節能效果 的特點。閥*的軟硬雙重密封結構,密封可靠。是目前自動化給排水泵站性能、運行可靠的 控制設備,用戶反映良好 。
工作原理1、開閥
按下啟動按鈕SB2時,時間繼電器KT和接觸器KM2同時動作,先導泵啟動,電磁閥關閉。
先導泵出口壓力水經單向閥進入活塞缸,推動活塞左行,通過活塞桿、連桿帶去吧閥桿,將小閥板開啟;時間繼電器KT在設定時間(5-10秒)過后失電,KM1接觸器失電,先導泵斷電停止供水,同時接通軸流泵控制電源,水泵啟動,大閥板在水流的推動下,完全開啟;
2、關閥
按下停止按扭TA時,水泵(軸流泵)停止工作,閥前失壓,大閥板大重力作用下迅速關閉,截?cái)嘟^大部分回水;同時,電磁閥導通,活塞缸失壓,平衡錘通過閥桿帶動小閥板緩慢關閉,泄除一部分回流水,以消除部分水錘壓力,防止產生破壞性水錘,確保管網設備安全。
用途
可用于離心水泵出口,具有截流止回、輕載啟泵、消除水錘和流量調節等功能,可有效保護水泵和管網設備安全.
特點
1、更安全:閥門的啟閉與管網壓力無關,不受管網壓力大小的影響;小閥板的關閉由平
2、衡錘控制,事故停電時能自動緊急關閥,更加安全;
3、更可靠:電磁閥為常開型,事故停電時能自動開閥,防止事故發生;該閥選用進口優質產品,更加可靠;
4、壽命長:先導泵每次只工作出努力-10秒,工作時間短,使用壽命長。
性能參數:
名稱 | 公稱通經mm | 適用溫度℃ | 適用介質 | 流阻系數 | 底工作壓力(Mpa) |
參數 | DN150-DN2000 | 0-120 | 泥污、污水油品、海水 | 0.3-1.1 | ≥0.1 |
名稱 | 開關時間(可調) | 開閥時間(可調) | 結構長度標準 | 法蘭標準 | 泄漏量 |
參數 | 快關1-3秒慢關5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T13927-92 |
零件名稱 | 閥體 | 閥芯 | 閥軸 | 密封面 | 填料 |
材料名稱 | 球墨鑄鐵 | 球墨鑄鐵 | X;丁晴橡膠 | O型密封圈耐高溫墊柔性石墨 | |
碳鋼 | 碳鋼 | 不銹鋼 | H;不銹鋼 | ||
不銹鋼 | 不銹鋼 | Y;硬質合金 |
公稱通經 | D1 | D2 | L | Z-¢d | 重量 |
150 | 285 | 240 | 210 | 8—¢22 | 65 |
200 | 340 | 295 | 230 | 8—¢22 | 75 |
250 | 395 | 350 | 250 | 12—¢23 | 100 |
300 | 445 | 400 | 270 | 12—¢22 | 150 |
350 | 505 | 460 | 290 | 16—¢22 | 180 |
400 | 565 | 515 | 310 | 16—¢27 | 220 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BFDZ70110-液力自動止回閥產品,請您根據BFDZ70110-液力自動止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
