奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J841X-電磁排泥閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

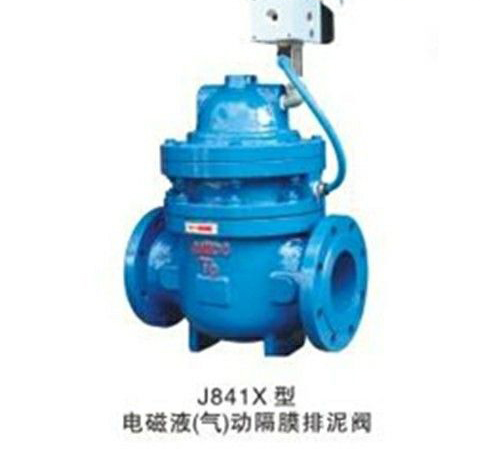

J841X-電磁排泥閥說明書資料介紹:
J841X-電磁排泥閥雙室隔膜結構,運動無磨損,不因雜質而漏水,對泥沙淤積不敏感。潤滑、密封性能好,襯膠閥板,閥座斜度開口不易沉積泥雜物,驅動介質壓力低,手動或電動集中控制。
工作原理
J841X-電磁排泥閥由電磁換向閥、隔膜式壓力缸及主閥體三部分組成。只需對電磁換向閥通電或斷電便能改變流體進入隔膜上下腔,從面帶動閥板升或降, 到主閥體的通斷。
故障及排除方法
外形尺寸:
外形圖:
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J841X-電磁排泥閥產品,請您根據J841X-電磁排泥閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
J841X-電磁排泥閥說明書資料介紹:
J841X-電磁排泥閥雙室隔膜結構,運動無磨損,不因雜質而漏水,對泥沙淤積不敏感。潤滑、密封性能好,襯膠閥板,閥座斜度開口不易沉積泥雜物,驅動介質壓力低,手動或電動集中控制。
工作原理
J841X-電磁排泥閥由電磁換向閥、隔膜式壓力缸及主閥體三部分組成。只需對電磁換向閥通電或斷電便能改變流體進入隔膜上下腔,從面帶動閥板升或降, 到主閥體的通斷。
故障及排除方法
故障現象 | 檢查內容 | 處理方法 |
J841X-電磁排泥閥不能正常啟閉 | 1、電磁換向閥的輸入電壓是否正常。 | 按說明書要求輸入電壓 |
2、接插是否完好,接管有無泄漏,管路是否接錯。 | 糾正接管泄漏問題按說明書要求接好管路 | |
3、密封件有無破損,驅動壓力是否正常 | 更換密封件,調試壓力 |
公稱通徑 | D(mm) | D1(mm) | |||||
L | B | H | PN1.0 | PN1.6 | PN1.0 | PN1.6 | |
50 | 230 | 160 | 225 | 165 | 165 | 125 | 125 |
80 | 285 | 195 | 270 | 200 | 200 | 160 | 160 |
100 | 360 | 280 | 375 | 220 | 220 | 180 | 180 |
150 | 455 | 355 | 450 | 285 | 285 | 240 | 240 |
200 | 585 | 400 | 645 | 340 | 340 | 295 | 295 |
250 | 720 | 490 | 770 | 395 | 405 | 350 | 355 |
300 | 800 | 545 | 900 | 445 | 460 | 400 | 410 |
400 | 960 | 655 | 1023 | 565 | 580 | 515 | 525 |
