奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多LT941X6-電動活塞式調流調壓閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

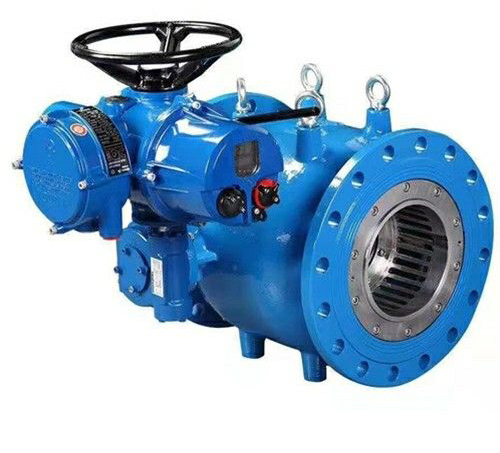

產品說明書照片介紹
活塞式結構,活塞式控制閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒里由導軌引導 沿管路 作軸向運動,因而改變流道面積,以實現調節流量及減壓功能。優點在于結構設計和材料選用使其不怕污水堵塞滑道,不怕結垢現象,不易卡阻�?勺詣�(dòng)調節預先設定的管道介質參數值,使之在一定精度內保持恒定,且精度范圍也可以進行調整�?梢耘P式安裝,也可以立式安裝。
結構原理
由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。
閥體為流線形軸對稱流道,流體在閥體內能被很好地?zé)o紊流引導,能 降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性,其允許氣蝕系數應不大于0.4。
具有優良的線性調節性能,以便控制系統通過出口壓力變送器的反饋信號調控閥門,保持出水壓力的恒定。
具有可靠的密封性能,在調節閥處于全關狀態下,保證無任何滲漏。
在正常運行工況下,無卡阻和有害振動現象,確保設備安全可靠運行。使用壽命不小于30年。活塞式控制閥具有良好的抗阻塞能力�?蛇m用于有泥沙及小顆粒雜質的流體�;钊娇刂崎y在大工作壓差和動水啟閉運行工況下,保證整體抗推力安全可靠,不發生有害的振動。
驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能,應動作靈活、安全可靠,手動操作力矩滿足國家標準�;钊娇刂崎y的電動裝置包括電 機、減速蝸輪、機械限位調節機構、力矩控制機構、行程控制機構、開度指示機構和手動電動轉換裝置�;钊娇刂崎y的電動裝置機電 設計,配置現地操作控制箱。
優點
一、LT941X6-電動活塞式調流調壓閥解決氣蝕問題
扇葉是由均勻分布的導流葉片,將上游介質均勻分為 許多股小流,并引導其做螺旋運動。閥體及鄰近管道的周邊介質被迫改變流向,這樣產生氣蝕的氣泡被限制在管道,而且完全被水包圍,即使這些氣泡失穩而破 裂,由于它們?cè)诠艿蓝枪艿篮烷y門壁面,故而不產生任何氣蝕破壞。 鼠籠是活塞的帶孔延伸,鼠籠槽根據操作工況而定,介質(水)通過鼠籠外周節流成為多股高速流體,沿徑向鼠籠 噴射互相撞擊,由此將氣蝕限定在鼠籠 ,動能因?qū)ψ捕В蝗珪r(shí)閥門和管道產生氣蝕破壞。
C. 實列 給出操作條件 上游壓力 P1 =22bar 下游壓力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 選擇結果 鼠籠式, DN300
二、LT941X6-電動活塞式調流調壓閥具有線性調節特性
三、LT941X6-電動活塞式調流調壓閥流體在流線性閥體內無紊流現象,故無震動。
△P=K·(ρ/2)·V2
公式中:△P為壓頭損失,
單位Pa91Kg/cm2=10∧5Pa)
V為流速,單位m/s
K為壓損系數
ρ為密度,單位Kg/m∧3
2、口徑、壓力等級介質、溫度
口徑:DN100~DN2000
壓力等級:PN10~PN100
介質:水、空氣、天然氣、煤氣、蒸汽。
溫度:正常-10℃~135℃高溫根據要求。
打壓測試
性能參數
部件材質:
外形尺寸:
注:更大口徑根據要求設計
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的LT941X6-電動活塞式調流調壓閥產品,請您根據LT941X6-電動活塞式調流調壓閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
產品說明書照片介紹
活塞式結構,活塞式控制閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒里由導軌引導 沿管路 作軸向運動,因而改變流道面積,以實現調節流量及減壓功能。優點在于結構設計和材料選用使其不怕污水堵塞滑道,不怕結垢現象,不易卡阻�?勺詣�(dòng)調節預先設定的管道介質參數值,使之在一定精度內保持恒定,且精度范圍也可以進行調整�?梢耘P式安裝,也可以立式安裝。
結構原理
由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。
閥體為流線形軸對稱流道,流體在閥體內能被很好地?zé)o紊流引導,能 降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性,其允許氣蝕系數應不大于0.4。
具有優良的線性調節性能,以便控制系統通過出口壓力變送器的反饋信號調控閥門,保持出水壓力的恒定。
具有可靠的密封性能,在調節閥處于全關狀態下,保證無任何滲漏。
在正常運行工況下,無卡阻和有害振動現象,確保設備安全可靠運行。使用壽命不小于30年。活塞式控制閥具有良好的抗阻塞能力�?蛇m用于有泥沙及小顆粒雜質的流體�;钊娇刂崎y在大工作壓差和動水啟閉運行工況下,保證整體抗推力安全可靠,不發生有害的振動。
驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能,應動作靈活、安全可靠,手動操作力矩滿足國家標準�;钊娇刂崎y的電動裝置包括電 機、減速蝸輪、機械限位調節機構、力矩控制機構、行程控制機構、開度指示機構和手動電動轉換裝置�;钊娇刂崎y的電動裝置機電 設計,配置現地操作控制箱。
優點
一、LT941X6-電動活塞式調流調壓閥解決氣蝕問題
扇葉是由均勻分布的導流葉片,將上游介質均勻分為 許多股小流,并引導其做螺旋運動。閥體及鄰近管道的周邊介質被迫改變流向,這樣產生氣蝕的氣泡被限制在管道,而且完全被水包圍,即使這些氣泡失穩而破 裂,由于它們?cè)诠艿蓝枪艿篮烷y門壁面,故而不產生任何氣蝕破壞。 鼠籠是活塞的帶孔延伸,鼠籠槽根據操作工況而定,介質(水)通過鼠籠外周節流成為多股高速流體,沿徑向鼠籠 噴射互相撞擊,由此將氣蝕限定在鼠籠 ,動能因?qū)ψ捕В蝗珪r(shí)閥門和管道產生氣蝕破壞。
C. 實列 給出操作條件 上游壓力 P1 =22bar 下游壓力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 選擇結果 鼠籠式, DN300
二、LT941X6-電動活塞式調流調壓閥具有線性調節特性
三、LT941X6-電動活塞式調流調壓閥流體在流線性閥體內無紊流現象,故無震動。
△P=K·(ρ/2)·V2
公式中:△P為壓頭損失,
單位Pa91Kg/cm2=10∧5Pa)
V為流速,單位m/s
K為壓損系數
ρ為密度,單位Kg/m∧3
2、口徑、壓力等級介質、溫度
口徑:DN100~DN2000
壓力等級:PN10~PN100
介質:水、空氣、天然氣、煤氣、蒸汽。
溫度:正常-10℃~135℃高溫根據要求。
打壓測試
序號 | 項目 | 參數 | 備注 | |
1 | 閥門名稱 | 電動多功能活塞閥 | ||
2 | 公稱壓力 | 1.0MPa、1.6MPa | ||
3 | 殼體試驗壓力 | 1.5PN | ||
4 | 密封試驗壓力 | 1.1PN | ||
7 | 整定壓力 | 1.0MPa | 0.09-0.9MPa | 可按工況要求設定 |
1.6MPa | 0.10-1.4MPa | |||
2.5MPa | 0.15-2.2MPa | |||
8 | 啟閉壓差 | ≤10%整定壓力 |
項目 | 參數 |
公稱壓力(MPa) | 0.6-6.4MPa |
泄漏量 | 符合GB/T13927-1992標準規定 |
適用溫度(℃) | 0~80 |
適用介質 | 清水、污水、原水等 |
部件代號 | 部件名稱 | 部件材質 | 部件特性 |
1 | 閥桿 | 不銹鋼 | 閥桿左右被閥體固定支撐。 |
2 | 曲柄 | 不銹鋼 | 堅固,關閉過程中先快后慢。 |
3 | 導軌 | 銅合金 | 活塞被導軌全程引導 |
4 | 連桿 | 不銹鋼 | |
5 | 活塞 | 不銹鋼 | 操作力距小。在調節過程中"O"型環無磨損。只有在關閉過程中才有微小磨損。 |
6a | 扇葉 | 不銹鋼 | 將氣泡導向管道。無氣蝕。 |
7b | 鼠籠葉 | 不銹鋼 | 引導介質水對撞消能。無氣蝕。 |
8 | "O" | 丁晴橡膠或三元乙丙橡膠 | "O"型環固定在壓力區 |
DN | 扇葉式 | 鼠籠式 | DN | PN10.16.25 | PN40.64 | |
100 | 1.6 | 2 | 100 | 325 | 400 | |
125 | 3 | 6.6 | 125 | 325 | 400 | |
150 | 2.7 | 7.1 | 150 | 350 | 450 | |
200 | 2 | 6.2 | 200 | 400 | 550 | |
250 | 2.1 | 9.2 | 250 | 500 | 650 | |
300 | 2.2 | 6.9 | 300 | 600 | 750 | |
350 | 1.5 | 6.5 | 350 | 700 | 850 | |
400 | 1.5 | 6.5 | 400 | 800 | 950 | |
450 | 1.5 | 6.5 | 450 | 900 | 1000 | |
500 | 1.5 | 6.5 | 500 | 1000 | 1150 | |
600 | 1.5 | 6.5 | 600 | 1200 | 1350 | |
700 | 1.5 | 6.5 | 700 | 1400 | 1350 | |
800 | 1.4 | 6.5 | 800 | 1600 | ||
900 | 1.4 | 6.5 | 900 | 1800 | ||
1000 | 1.3 | 6.5 | 1000 | 2000 | ||
1200 | 1.1 | 6.5 | 1200 | 2400 | ||
1400 | 1.1 | 6.5 | 1400 | 2800 | ||
1500 | 1.1 | 6.5 | 1500 | 3000 |
