奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZF63YH-高壓焊接平板閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

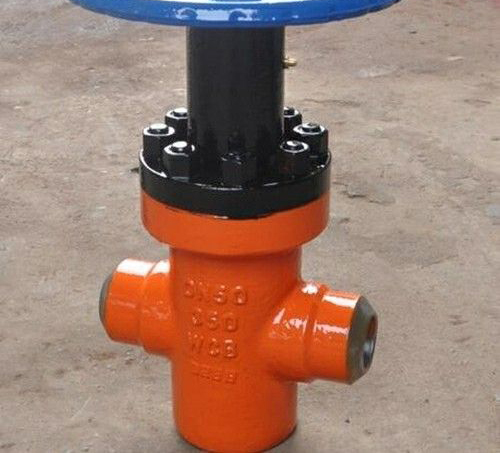

ZF63YH-高壓焊接平板閘閥-PN350是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。
結構特點
1.符合標準的要求，密封可靠，性能優良，造型美觀。
2.閘板與閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5.可各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
特點:
結構簡單，閘板及閥座總成容易拆換
整體式閘板，可雙向使用，以增加服役壽命
推力軸承負荷能力大，橡塑復合唇形閥桿填料，使開關力矩小
螺紋式閥桿盤根壓蓋，允許在盤根承壓情況下拆換軸承及閥桿盤根
閥體、閥蓋之間 閉紋槽式密封環，螺柱連接，結構簡單，密封可靠
軸承座上設有潤滑油嘴，便于現場加注潤滑脂
閘板、閥座表面噴（堆）焊有特種硬質合金，使之具有良好的耐磨、耐腐蝕性能
閥體、閥座之間裝有波形彈簧，閘板、閥座之間裝有波形彈簧，閘板、閥座之間在低壓下仍能維持良好的金屬密封
閘板全浮動設計，因此閥門開、關操作到位后均應回轉1/4圈
操作方式
1.浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2.閘板下部開有導流孔，并給予精密導向，同時密封部均噴 焊硬質合金，耐沖蝕。
3.閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿復合填料，多重密封，使得密封可靠，摩擦力小。
4.關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成*道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5.由于雙重密封，所以可在不影響管道工作的情況下更 換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6.開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道 孔相貫通。隨著閘板的上升，貫通孔逐漸加大，限位置時，導流孔與通道孔相重合，此時全開。
外形尺寸
尺寸圖
使用、維護、保養及注意事項
1.閥門出廠前均作了強度和密封試驗，使用時連接處均應保持初始狀態。
2.本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺,以供調節指示。
3.本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫?zé)醾鲗?dǎo)，以防損壞密封填料件。
4.關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。
5.閥門在使用過程中，如因易損件而泄漏，應及時更換。
6.閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。
7.閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養 高壓油田閘閥10-60MPa，可選法蘭、焊接或卡箍連接方式，通徑從25-200mm的高壓水、油、天然氣管線。該閥門結構合理、密封可靠、操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等特點，且可用于節流。尤其適用于工作壓力≤42MPa.工作溫度≤120度的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
