  • 所屬系列:
  • 產品名稱:
  • 產品型號:
  • 關鍵字標簽:
  • 瀏覽次數:
  • 球閥
  • 氣動V型切斷球閥
  • QV67F
  • QV67F氣動V型切斷球閥
  • 789
上一個:蝸輪V型球閥  下一個:氣動V型球閥

我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多氣動V型切斷球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

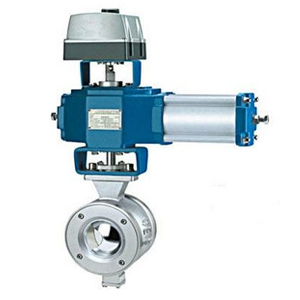

氣動V型切斷球閥產品特性: 球芯是一種V型切口球面板,球芯上、下端設有轉動軸,具有堅固結構,抗磨損的閥內材料,直流式通道,閥座帶有增能環可調節密封力。關閉時V形切口與閥座產生楔形剪切力,廣泛應用于漿料、泥漿顆粒狀及纖維環境中,與閥門***配套實現比例調節,配帶閥門的控制箱即快速切斷。

氣動V型切斷球閥型號參數:

執行器大類 執行機構形式 密封形式 閥型 公稱壓力(MPa) 閥體材料
執行器 橫推活塞式 剪切 V型球閥 1.60
6.4
按表內閥體
材料代號
公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
額定流量系數(CV) 27 47 70 110 170 280 410 750 980 1720 2900 3800 7000 9800 12000 15000 23000
配用氣接管 φ6×1(G1/8) φ8×1.5(G1/4) φ10×2(G3/4)



閥體、蓋、
球體
WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
閥桿 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12MoTi 316 316L
填料 浸PTEF編織、膨脹石墨環、聚四氟乙烯片
墊片 聚四氟乙烯包復墊片、柔性石墨包復墊片、金屬包復墊片
最大轉角(α°) 90°
工作氣源壓力(MPa) 0.4~0.7
公稱壓力(MPa) 1.6、2.5、4.0、6.4
工作溫度范圍(℃) -40~180、-40~250
基本誤差 ≤±1.5%
回差 ≤1.5%
死區 ≤0.6%
  -5~55低于5°需要特殊除水處理
耗氣量 900L/h(標準狀態)
泄漏量 ≤10-6×額定流量系數
DN25~DN250對夾式、DN300~DN600法蘭式
氣動V型切斷球閥安裝尺寸表
DN\代號 B A F G H I
25 68 62 375 260 375 205
32 78 62 375 260 390 205
40 85 62 375 260 400 205
50 100 75 375 260 420 205
60 120 90 375 260 450 205
80 130 100 400 260 465 205
100 158 115 435 260 480 205
125 180 129 435 260 515 205
150 216 160 540 440 670 255
200 268 200 540 440 710 255
250 325 240 700 440 770 255
300 460 334 700 630 970 285
350 520 414 965 630 1050 285
400 580 490 965 630 1100 285
450 640 580 1230 850 1100 350
500 705 690 1230 850 1200 350
600 810 750 1520 1050 1380 350
上海奇眾閥門訂貨須知: 我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的氣動V型切斷球閥產品,請您根據氣動V型切斷球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界領先的閥門制造商。
