我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多偏心球閥縮徑相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

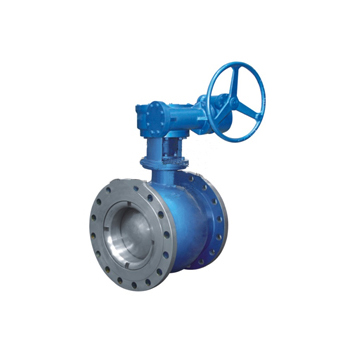

BQ341型為蝸輪傳動,兩端法蘭連接直通式,根據其密封副材質不同(W、H、M、M1)分別屬于下列四種情況:
1、BQ341 W型是適應于水、蒸汽、污水、紙漿等介質的閥門;
2、BQ341 H型石油化工燃?xì)鈱S瞄y,針對石油化工行業使用壓力高、充滿易燃、易爆、腐蝕性強等特性,適用于各種油田的輸送,以及天然氣(油田氣、煤氣)焦?fàn)t氣、水煤氣、液化氣等介質;管道輸送及液化石油氣貯配而設計的密封性能好,耐磨蝕、易結晶的各種溶液介質使用,性能優于球閥、閘閥、尤其適用氣體含雜質、荼及焦油、易結垢等氣體工藝流程,及焦?fàn)t煤氣、水煤氣、城市天然氣輸送的管網,加壓站。其關閉輕巧,密封性能好,能切除閥面結垢物的障礙,耐磨損、耐高溫環境使用優于球閥。
3、BQ341M型料漿混流體專用閥,解決工業生產中溶液及礦漿等兩相流體介質管道輸送中的控制難題,在溶液易沉淀,結垢,結晶析出及礦漿,含雜質流體等影響流程的管道上,有獨特的優點,開啟力小,啟閉時能破除結垢障礙順利關閉,密封性能好,因而在冶金,化工、灰渣輸送等部門廣泛使用。
4、BQ341M1型煤粉噴吹氧化鋁粉輸送專用閥,它是控制含塵氣體、含顆粒流體等兩相流體及粉末固體介質輸送的理想設備。應用于冶金,高爐的煤粉噴吹及制粉系統和除塵系統中,雙偏心式煤粉噴吹專用閥具有下列優點:
A.直通式:單向密封和偏心式結構,特別適用于煤粉噴吹、氧化鋁輸送的氣固兩相流介質,開啟時閥芯與閥座脫離,流通不會出現積灰卡住現象;
B. 開關輕便:開啟時閥芯與閥座脫離,無任何接觸,啟動扭矩小,轉動靈活,關閉時,半球與閥座的擠切作用能除去密封面上的結垢與粘連物,密封嚴緊可靠;
C.密封面的偏心結構使球面能自動補償磨損,保持閥門的密封性能,使用壽命長,安全可靠,不會在使用一段時間后因磨損而產生泄漏;
D.閥門屬于硬密封結構,密封副使用材質Cr-Mo-V等耐磨合金,經過特殊處理制成,流體不直接沖刷閥芯,故閥門耐磨損,壽命長。
偏心球閥主要性能規范:
注:氣密封試驗壓力均為0.6Mpa.
公稱壓力
0.6
1.0
1.6
2.0
2.5
4.0
5.0
6.4
10
密封實驗壓力
0.9
1.5
2.4
3.0
3.8
6.0
7.5
9.6
15
氣密封試驗
0.66
1.1
1.8
2.2
2.8
4.4
5.5
7.1
11
適及 用溫 介度 質℃
BQ347W型
水、蒸汽、紙漿等溶液,t≤425℃
BQ341H型
天然氣、煤氣、液化氣、原油、重油,t≤425℃
BQ341M型
溶液及礦漿輸送,t≤425℃
BQ341 M1型
氧化鋁粉、煤粉、煤灰、含塵氣體,廢渣等,t≤350℃
偏心球閥主要零件材質及代號
偏心球閥說明
零件名稱
BQ341W型
BQ341H型
BQ341M型
BQ341M1型
閥 體
碳 鋼
碳鋼WCB不銹鋼
碳鋼
碳鋼WCB
閥 桿
45#
45# 2Cr13
45# 40Cr
45#
閥 芯
碳 鋼
特種硬化合金鋼質 Cr-Mn-Si合金
特種硬化合金鋼質 Cr-Mo-V合金
特種硬化合金鋼質 Cr-Mo-V合金
閥 座
W
特種硬化合金鋼質 Cr-Mn-Si合金
特種硬化合金鋼質 Cr-Mo-V合金
特種硬化合金鋼質 Cr-Mo-V合金
1、本產品法蘭連接尺寸按GB/T 9113.1—2000規定的突面法蘭;
2、結構長度參照GB12221-89的規定;
3、制造和驗收技術條件參照GB12237-89;
4、壓力試驗按ZBJ16006-89, GB/T13927-92的要求
