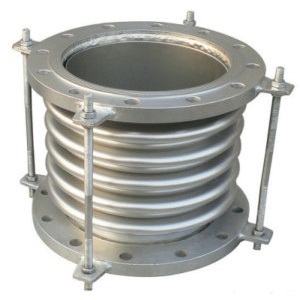

軸向內壓式波紋補償器習慣上也叫減震式波紋補償器,波紋管,膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。軸向內壓式波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移,也可用于降噪減振,在現代工業中用途廣泛。
工作原理
工作原理
軸向內壓式波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置,屬于一種補償元件�?蓪S向,橫向,和角向位移的的吸收。
用途
用途
1、補償吸收管道軸向、橫向、角向熱變形。
2、波紋補償器伸縮量,方便閥門管道的安裝與拆卸。
3、吸收設備振動,減少設備振動對管道的影響。
4、吸收地震、地陷對管道的變形量。
2、波紋補償器伸縮量,方便閥門管道的安裝與拆卸。
3、吸收設備振動,減少設備振動對管道的影響。
4、吸收地震、地陷對管道的變形量。
適用工況
工稱壓力:0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作溫度:-50℃
設計溫度:-20℃~+400℃
介質:液體、氣體等
法蘭標準:國標GB、美標ANSI、日標JIS、德標DIN等
結構材料
1、波紋管:不銹鋼304、316L、321等
2、法蘭、接管:碳鋼、不銹鋼304、316L、321等
3、拉桿螺栓、螺母:碳鋼
2、法蘭、接管:碳鋼、不銹鋼304、316L、321等
3、拉桿螺栓、螺母:碳鋼
安裝注意事項
1、所通介質氯離子含量≤25PPM。
2、嚴禁焊渣濺傷波紋管。
3、必須按產品流向標志安裝。
4、波紋管兩端必須合理的設置導向支座及固定支座。
2、嚴禁焊渣濺傷波紋管。
3、必須按產品流向標志安裝。
4、波紋管兩端必須合理的設置導向支座及固定支座。
5、不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。
6、禁止用安裝拉桿或限位拉桿起吊。
7、安裝完畢后,應拆除運輸拉桿和帶有黃色標記的限位拉桿。
6、禁止用安裝拉桿或限位拉桿起吊。
7、安裝完畢后,應拆除運輸拉桿和帶有黃色標記的限位拉桿。
主要數據
公稱通徑 |
波數 |
壓力等級Mpa |
波紋管有效面積 |
最大外徑尺寸 |
長度 | |||||
DN |
0.25 |
0.6 |
1 |
1.6 |
2.5 |
cm2 |
mm |
法蘭 |
接管 | |
|
軸向補嘗量mm,f911度N/ram |
|
| |||||||
32 |
8 |
25/21 |
22/26 |
20/26 |
18/63 |
15/98 |
16 |
110 |
160/250 |
264/210 |
16 |
Nov-50 |
46/14 |
41/14 |
36/32 |
31/47 |
220 |
224/291 |
316/320 | ||
40 |
8 |
25/28 |
22/44 |
20/44 |
18/89 |
15/106 |
23 |
130 |
164/259 |
269/260 |
16 |
50/14 |
46/22 |
41/22 |
36/45 |
31/55 |
240 |
230/304 |
319/400 | ||
50 |
8 |
25/30 |
22/51 |
20/70 |
18/70 |
15/138 |
37 |
150 |
172/276 |
282/230 |
16 |
50/16 |
46/26 |
41/35 |
36/35 |
31/70 |
260 |
240/342 |
347/450 | ||
65 |
8 |
33/28 |
30/35 |
26/44 |
22/55 |
19/68 |
55 |
170 |
315/294 |
300/260 |
12 |
42/16 |
38/22 |
38/32 |
34/40 |
29/50 |
280 |
260/334 |
340/470 | ||
80 |
8 |
40/20 |
36/26 |
34/33 |
28/41 |
24/54 |
81 |
200 |
240/338 |
344/260 |
10 |
53/14 |
49/17 |
49/21 |
43/26 |
38/33 |
230 |
270/368 |
374/300 | ||
100 |
8 |
45/47 |
45/60 |
40/75 |
35/93 |
29/117 |
121 |
220 |
235/317 |
323/280 |
10 |
76/26 |
74/32 |
64/40 |
57/50 |
49/63 |
260 |
305/381 |
387/320 | ||
125 |
6 |
48/38 |
42/47 |
38/59 |
34/74 |
29/92 |
180 |
250 |
282/314 |
316/320 |
8 |
85/23 |
77/29 |
66/36 |
58/45 |
50/56 |
290 |
382/386 |
388/360 | ||
150 |
6 |
49/42 |
44/50 |
40/62 |
34/78 |
29/97 |
257 |
250 |
282/339 |
338/320 |
8 |
79/34 |
71/43 |
64/51 |
54/59 |
46/65 |
290 |
356/399 |
402/360 | ||
200 |
6 |
52/49 |
46/55 |
42/68 |
38/78 |
34/111 |
479 |
300 |
280/348 |
348/370 |
8 |
73/31 |
65/44 |
59/52 |
53/58 |
48/78 |
340 |
340/402 |
402/420 | ||
250 |
6 |
72/30 |
63/34 |
59/42 |
52/45 |
47/55 |
769 |
300 |
315/379 |
415/420 |
8 |
108/16 |
97/21 |
87/35 |
79/39 |
71/47 |
360 |
393/459 |
493/460 | ||
300 |
6 |
72/51 |
65/55 |
59/59 |
52/65 |
47/71 |
1105 |
340 |
366/427 |
466/488 |
8 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
400 |
464/525 |
564/520 | ||
350 |
6 |
72/58 |
65/62 |
59/67 |
52/74 |
47/81 |
1307 |
340 |
397/452 |
497/480 |
8 |
108/38 |
97/41 |
87/44 |
79/48 |
71/47 |
420 |
509/564 |
609/540 | ||
400 |
6 |
72/54 |
65/58 |
59/62 |
52/68 |
47/75 |
1611 |
340 |
412/478 |
512/480 |
8 |
108/36 |
97/39 |
87/43 |
79/47 |
71/52 |
420 |
522/588 |
622/560 | ||
450 |
6 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
1972 |
340 |
403/498 |
503/500 |
8 |
162/20 |
145/22 |
131/23 |
118/25 |
106/28 |
450 |
503/658 |
603/590 | ||
500 |
6 |
108/59 |
97/64 |
87/68 |
79/75 |
71/82 |
2445 |
340 |
431/523 |
531/500 |
8 |
162/34 |
145/37 |
131/39 |
118/43 |
106/48 |
450 |
531/665 |
631/600 | ||
600 |
6 |
108/74 |
97/80 |
87/85 |
79/94 |
71/103 |
3534 |
380 |
478/548 |
578/540 |
8 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
658/679 |
758/640 | |||
700 |
4 |
108/67 |
97/72 |
87/77 |
79/85 |
71/95 |
4717 |
1110 |
490 |
550 |
6 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
690 |
670 | |||
800 |
4 |
120/88 |
108/95 |
102/102 |
94/112 |
82/123 |
5822 |
1265 |
502 |
560 |
6 |
183/67 |
164/72 |
156/77 |
144/85 |
125/93 |
610 |
600 | |||
900 |
4 |
120/84 |
108/90 |
102/97 |
94/107 |
82/117 |
7620 |
1186 |
|
620 |
6 |
183/60 |
164/65 |
156/69 |
144/76 |
125/84 |
|
720 | |||
1000 |
4 |
120/91 |
108/98 |
102/105 |
94/166 |
|
9043 |
1286 |
|
690 |
6 |
183/59 |
164/65 |
156/71 |
144/81 |
|
|
790 |
