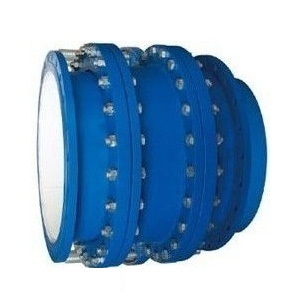

大撓度松套補償接頭由短管法蘭、本體、壓蓋、檔圈、限位塊、密封副、壓緊構件組成,用于吸收軸向位移和撓度為6°~7°的角位移的管道松套連接的裝置。它采用獨特的抗軸力設計,結構簡單、密封性能可靠、抗拉脫力強。該產品具有較大的可撓量和伸縮量,適用于工況惡劣、地形復雜場合的的管道連接。
主要零件材料
名稱 |
數量 |
材料 |
短管法蘭 |
2 |
Q235、20、不銹鋼 |
固定螺柱 |
- |
Q235 |
固定螺母 |
- | |
壓蓋 |
2 |
Q235、20、不銹鋼 |
滑動管 |
1 |
Q235、20、不銹鋼 |
螺栓 |
1 |
Q235、35、不銹鋼 |
螺母 |
- | |
限位塊 |
2 |
Q235、20 |
擋圈 |
2 | |
密封圈 |
2 |
NBRFPMNBR |
安裝數據表
公稱尺寸 DN |
可撓量 |
伸縮量 mm |
L |
D1 |
法蘭連接尺寸 | ||||||||
0.6Mpa |
1.0Mpa |
1.6Mpa | |||||||||||
D |
K |
n-do |
D |
K |
n-do |
D |
K |
n-do | |||||
100 |
7 |
±60 |
520 |
305 |
210 |
170 |
4-¢18 |
220 |
180 |
8-¢18 |
220 |
180 |
8-¢19 |
200 |
560 |
415 |
320 |
280 |
8-¢18 |
340 |
295 |
8-¢23 |
340 |
295 |
12-¢23 | ||
300 |
605 |
530 |
440 |
395 |
12-¢23 |
445 |
400 |
12-¢23 |
460 |
410 |
12-¢27 | ||
400 |
660 |
645 |
540 |
495 |
16-¢23 |
565 |
515 |
16-¢27 |
580 |
525 |
16-¢30 | ||
500 |
670 |
750 |
645 |
600 |
20-¢23 |
670 |
620 |
20-¢27 |
715 |
650 |
20-¢33 | ||
600 |
720 |
870 |
755 |
705 |
20-¢27 |
780 |
725 |
20-¢30 |
840 |
770 |
20-¢36 | ||
700 |
6.5 |
±65 |
750 |
960 |
860 |
810 |
24-¢27 |
895 |
840 |
24-¢30 |
910 |
840 |
24-¢36 |
800 |
810 |
1085 |
975 |
920 |
24-¢30 |
1015 |
950 |
24-¢33 |
1025 |
950 |
24-¢39 | ||
900 |
855 |
1185 |
1075 |
1020 |
24-¢30 |
1115 |
1050 |
28-¢33 |
1125 |
1050 |
28-¢39 | ||
1000 |
950 |
1305 |
1175 |
1120 |
28-¢30 |
1230 |
1160 |
28-¢36 |
1255 |
1170 |
28-¢42 | ||
1200 |
1000 |
1505 |
1405 |
1340 |
32-¢33 |
1455 |
1380 |
32-¢39 |
1485 |
1390 |
32-¢48 | ||
1400 |
1050 |
1715 |
1630 |
1560 |
36-¢36 |
1675 |
1590 |
36-¢42 |
1685 |
1590 |
36-¢48 | ||
1600 |
1140 |
1930 |
1830 |
1760 |
40-¢36 |
1915 |
1820 |
40-¢48 |
1930 |
1820 |
40-¢56 | ||
1800 |
6 |
+75 |
1200 |
2150 |
2045 |
1970 |
44-¢40 |
2115 |
2020 |
44-¢48 |
2130 |
2020 |
44-¢56 |
2000 |
1250 |
2370 |
2265 |
2180 |
48-¢42 |
2325 |
2230 |
48-¢48 |
2345 |
2230 |
48-¢62 | ||
2200 |
1300 |
2570 |
2475 |
2390 |
52-¢42 |
2550 |
2440 |
52-¢56 |
- |
- |
- | ||
2400 |
1420 |
2820 |
2685 |
2600 |
56-¢42 |
2760 |
2650 |
56-¢56 |
- |
- |
- | ||
2600 |
1450 |
3020 |
2905 |
2810 |
60-¢48 |
2960 |
2850 |
60-¢56 |
- |
- |
- | ||
2800 |
1500 |
3230 |
3115 |
3020 |
64-¢48 |
3180 |
3070 |
64-¢56 |
- |
- |
- | ||
3000 |
1600 |
3440 |
3315 |
3220 |
68-¢48 |
3405 |
3290 |
68-¢62 |
- |
- |
- | ||
3200 |
1780 |
3685 |
3525 |
3430 |
72-¢48 |
- |
- |
- |
- |
- |
- |
