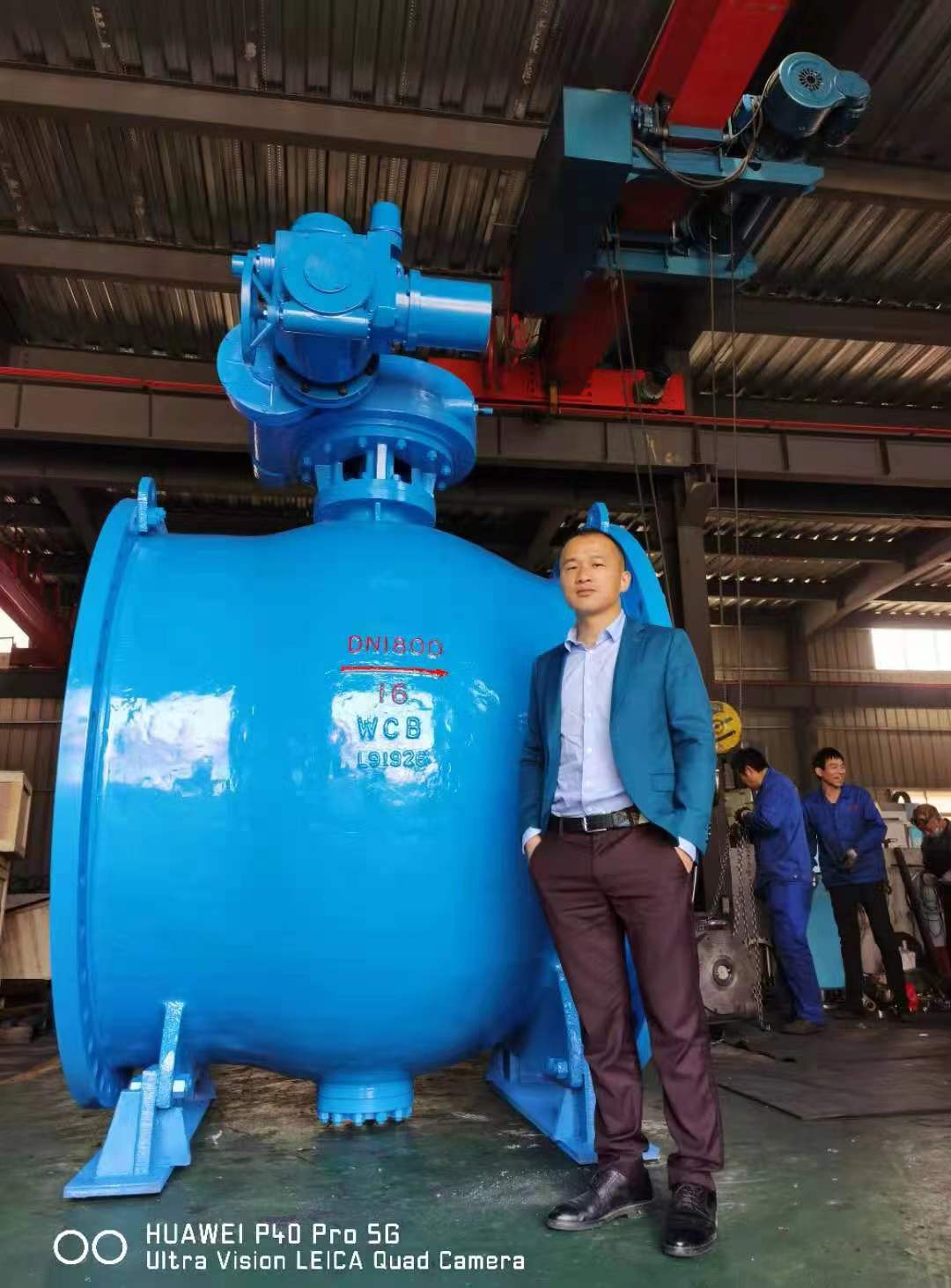

一、PBQ940H/Y-16C電動偏心半球閥產品解說:
PQ940F電動偏心半球閥采用板簧加載的可動閥座結構,閥座與球體不會產生卡阻或脫離等問題,密封可靠,使用壽命長。電動偏心半球閥V型切口的球芯與金屬閥座之間具有剪切作用,特別適用于含纖維、微小固體顆粒及料漿等介質。控制造紙工業的紙漿顯得尤為優越。啟閉件采用V型球缺結構,完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大,壓力損失小。電動偏心半球閥結構緊湊,通用性強,流量特性為近似等百分比,可調范圍大,zui大可調比為100:1。電動偏心半球閥V型球閥適用150~600LB、PN1.6~6.4MPa,工作溫度≤300℃的各種管路上(高溫定制),用于調節節管路中介質的壓力及流量,選用不同的材質,可分別適用于水、蒸汽、油品醋酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。
二、PBQ940H/Y-16C電動偏心半球閥產品特點
1、雙偏心半球閥結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的,密封副是金屬面環帶硬面接觸密封,雙偏心結構在開啟時閥芯位于藏球室內,流通截面大,且閥門不被沖刷,關閉時閥芯不被沖刷,開啟時閥芯球面沿閥座漸進,有效地切除結垢障礙,實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效
2、閥門的半球用雙金屬,母材上堆焊不同的合金,閥座也作相應堆焊經特殊的處理,密封面組合成防腐、耐磨、高強度等各種類型,滿足不同場合需求
3、密封嚴密、輸送有害氣體可達零泄露
4、密封副的閥芯留有補償量、當閥做磨損后,關閉時再轉動少許,任能可靠密封,延長了使用壽命。此外,用戶將壓緊螺母擰掉,調整或更換后閥座仍可用,避免了閥門密封失效后,整臺報廢的弊端因堆焊不同合金(或組合球)雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況
三、PBQ940H/Y-16C電動偏心半球閥產品應用:
1、通用閥:規格型號DN40-1600。適用于污水處理、紙漿、城市采暖供熱等要求嚴緊的場合
2、油化工閥:規格DN40-1600。適用于原油、重油等各類油品、化工行業弱腐蝕、二相混流介質
3、煤氣閥:規格DN40-1600。適用于煤氣、天然氣、液化氣的輸送控制
4、料漿閥:規格DN40-1600。適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送
5、煤粉灰渣閥:規格DN40-1600。適用于電廠、水力除渣或氣態輸送管道的控制
四、PBQ940H/Y-16C電動偏心半球閥技術參數:
公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
額定流
量系數
KV 全腔型 14 25 30 55 100 135 230 320 500 850 1300 1750
60%腔型 - - - - - - - - 300 510 780 1050
40%腔型 6 10 12 20 40 54 92 128 200 340 520 700
允許壓差(MPa) ≤公稱壓力
閥體形式 整體鑄造球形體
閥芯形式 偏心旋轉閥芯(帶導流翼)
流量特性 近似等百分比
動作范圍 全開60°
泄露量Q 軟密封VI級、硬密封IV級,符合ANSIB16.104標準
基本誤差 ±1%
回差 ±1%
死區 ≤1%
可調范圍 全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)
配置執行機構 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
五、PBQ940H/Y-16C電動偏心半球閥零件材料
名稱 材質
閥體 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸 2Cr13、1Cr13
閥瓣 合金滲氮鋼、滲氮不銹鋼、耐磨鋼
閥座 合金滲氮鋼、滲氮不銹鋼、耐磨鋼
軸承 鋁青銅、FZ-1復合材料
填料 聚四氟、柔性石墨
六、PBQ940H/Y-16C電動偏心半球閥性能規范:
公稱壓力MPa 1.0 1.6 2.5 4.0
強度試驗MPa 1.5 2.4 3.8 6.0
密封試驗MPa 1.1 1.8 2.8 4.5
適用溫度℃ ≤425℃、≤325℃常溫
材質 鑄鋼、不銹鋼
適用介質 煤粉、煤灰、含塵、氣體
法蘭標準 JB/T82.1-94
閥門結構長度標準 GB12221-89
