眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q641F-氣動C4鋼球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

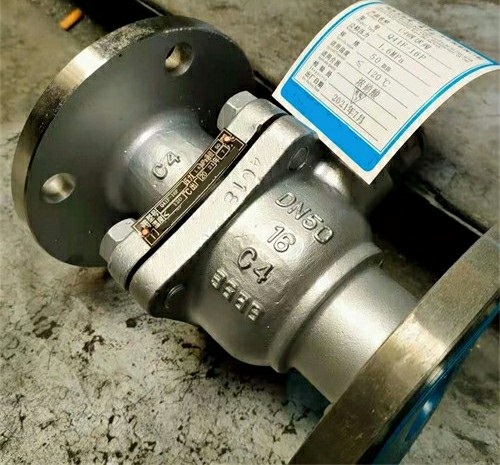

C4鋼氣動球閥概述:
Q641F-氣動C4鋼球閥是由雙作用或單作用氣動活塞式執行器和浮動球閥組成。執行器上亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。歐電閥門氣動不銹鋼球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開、全閉的動作。氣動執行器相配，造型美觀、拆裝快捷，操作靈活，性能，配套簡單，流通能力大。手輪機構底面和閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方孔配合。(工作過程:氣動時，氣缸帶動閥軸、蝸輪同轉。手動時，蝸桿與蝸輪齒合，帶動閥軸轉動，氣缸活塞隨時。)轉動手柄在合上蝸桿時，會出現頂齒現象，需轉動手輪一個角度即可合上。操作手柄轉動到位時，限位橡膠螺母需旋緊。旋出限位橡膠螺母，手柄位于合位置，手動操作，此時不能氣動。轉動手柄至離，蝸輪、蝸桿脫開，實現氣動。旋出限位橡膠螺母，手柄位于離位置，氣動切換手動。旋出限位橡膠螺母，手柄到合位置，可能會出現頂齒現象，需來回轉動手柄，以確保蝸輪、蝸桿正確齒合。
C4鋼氣動球閥密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用于溫度≤280°的場合，金屬硬密封閥座適用于溫度≤500°的場合。臺臣?xì)鈩?dòng)不銹鋼球閥具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。氣動浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料 歐電氣動不銹鋼球閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理 及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
Q641F-氣動C4鋼球閥技術參數:
執行器型號:GT、SR、ST、AT、AW系列氣動執行器;
供氣壓力:0.4~0.7MPa;
環境溫度:-30~+70℃;
單作用執行機構:氣關式(B)–失氣時閥位開(FO);氣開式(K)–失氣時閥位關(FC);
雙作用執行機構:氣關式(B)–失氣時閥位保持(FL);氣開式(K)– 失氣時閥位保持(FL);
可配附件:定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等;
設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357;
法蘭尺寸:JB/T74~90、GB9112~9131、HGJ44~76、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543;
結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202;
檢驗主試驗:JB/T 9092、API 598;
C4鋼球閥特點:
1、我公司引進歐洲技術開發生產的法蘭氣動球閥，是所有閥類中流阻小的一種，開關迅速方便，只要球體轉動90°就完成了全開或全關動作，實現快速啟閉。
2、雙向密封，密封性能好。閥座采用聚四氟乙烯或不銹鋼合金材料。由于浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移并緊壓在出口端的密封面上，而且密封力隨著介質壓力的增加而增大。閥桿采用防吹出和防靜電結構設計。
3、上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器，節省安裝空間。
4、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關;安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F-氣動C4鋼球閥產品，請您根據Q641F-氣動C4鋼球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
C4鋼氣動球閥概述:
Q641F-氣動C4鋼球閥是由雙作用或單作用氣動活塞式執行器和浮動球閥組成。執行器上亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。歐電閥門氣動不銹鋼球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開、全閉的動作。氣動執行器相配，造型美觀、拆裝快捷，操作靈活，性能，配套簡單，流通能力大。手輪機構底面和閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方孔配合。(工作過程:氣動時，氣缸帶動閥軸、蝸輪同轉。手動時，蝸桿與蝸輪齒合，帶動閥軸轉動，氣缸活塞隨時。)轉動手柄在合上蝸桿時，會出現頂齒現象，需轉動手輪一個角度即可合上。操作手柄轉動到位時，限位橡膠螺母需旋緊。旋出限位橡膠螺母，手柄位于合位置，手動操作，此時不能氣動。轉動手柄至離，蝸輪、蝸桿脫開，實現氣動。旋出限位橡膠螺母，手柄位于離位置，氣動切換手動。旋出限位橡膠螺母，手柄到合位置，可能會出現頂齒現象，需來回轉動手柄，以確保蝸輪、蝸桿正確齒合。
C4鋼氣動球閥密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用于溫度≤280°的場合，金屬硬密封閥座適用于溫度≤500°的場合。臺臣?xì)鈩?dòng)不銹鋼球閥具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。氣動浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料 歐電氣動不銹鋼球閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理 及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
Q641F-氣動C4鋼球閥技術參數:
執行器型號:GT、SR、ST、AT、AW系列氣動執行器;
供氣壓力:0.4~0.7MPa;
環境溫度:-30~+70℃;
單作用執行機構:氣關式(B)–失氣時閥位開(FO);氣開式(K)–失氣時閥位關(FC);
雙作用執行機構:氣關式(B)–失氣時閥位保持(FL);氣開式(K)– 失氣時閥位保持(FL);
可配附件:定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等;
設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357;
法蘭尺寸:JB/T74~90、GB9112~9131、HGJ44~76、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543;
結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202;
檢驗主試驗:JB/T 9092、API 598;
C4鋼球閥特點:
1、我公司引進歐洲技術開發生產的法蘭氣動球閥，是所有閥類中流阻小的一種，開關迅速方便，只要球體轉動90°就完成了全開或全關動作，實現快速啟閉。
2、雙向密封，密封性能好。閥座采用聚四氟乙烯或不銹鋼合金材料。由于浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移并緊壓在出口端的密封面上，而且密封力隨著介質壓力的增加而增大。閥桿采用防吹出和防靜電結構設計。
3、上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器，節省安裝空間。
4、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關;安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F-氣動C4鋼球閥產品，請您根據Q641F-氣動C4鋼球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
