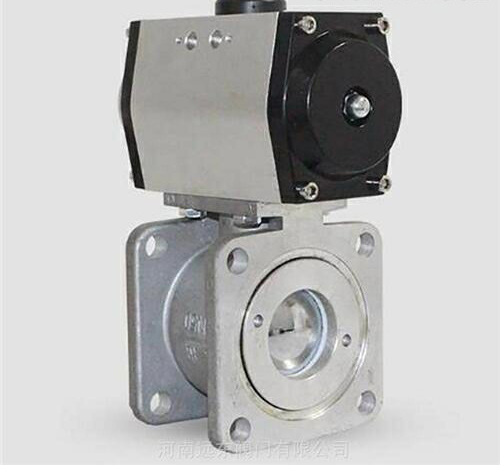

Q641F-10L-槽車球閥
產品簡介：
Q641F-10L-槽車球閥廣泛用于油罐車或?yàn)⑺?chē)中非腐蝕性液體輸送管道開閉控制，采用鋁合金閥體，不銹鋼球芯，具有結構緊湊，重量輕，體積小，使用方便等優點。連接法蘭有方法蘭和圓法蘭兩種，旋轉法蘭內密封座可調整閥桿輕重和消除滲漏，當密封環與球面部位有損傷時，可以修正其密封面或者更換。
氣動執行器
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數和性能
外形尺寸
附件選項
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣dìng位器：輸入4～20mA信號,實現閥門調節功能。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F-10L-槽車球閥產品，請您根據Q641F-10L-槽車球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q641F-10L-槽車球閥
產品簡介：
Q641F-10L-槽車球閥廣泛用于油罐車或?yàn)⑺?chē)中非腐蝕性液體輸送管道開閉控制，采用鋁合金閥體，不銹鋼球芯，具有結構緊湊，重量輕，體積小，使用方便等優點。連接法蘭有方法蘭和圓法蘭兩種，旋轉法蘭內密封座可調整閥桿輕重和消除滲漏，當密封環與球面部位有損傷時，可以修正其密封面或者更換。
氣動執行器
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數和性能
| Q641F氣動球閥氣動執行器技術參數 | Q641F閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN40～100mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 鋁合金 | |
| 工作溫度 | 常溫型：-20℃～80℃（橡膠O型圈） | 球體材質 | 不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE | |
| 動作范圍 | 0～90°±5° | 溫 度 | PTFE≤150℃ |
| 接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 適用介質 | 水、石油等 |
| GTD110～GTD350/ATD100～200 G1/4″ | |||
| 閥位信號 | dìng位器：4～20mA/回信器：全開全關信號 | 特 點 | 重量輕，結構緊湊、阻力小、動作穩定 |
外形尺寸
| 公稱通徑DN | L方 | D方 | D1方 | L圓 | D圓 | D1圓 | L1 | H | 執行器型號 |
| 40 | 85 | 135 | 78 | 170 | 240 | GTD-75 | |||
| 50 | 90 | 120 | 90 | 90 | 150 | 90 | 186 | 268 | GTD-83 |
| 65 | 120 | 140 | 110 | 120 | 170 | 106 | 210 | 278 | GTD-90 |
| 80 | 130 | 160 | 124 | 130 | 195 | 113 | 254 | 345 | GTD-110 |
| 100 | 155 | 180 | 139 | 296 | 375 | GTD-127 |
附件選項
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣dìng位器：輸入4～20mA信號,實現閥門調節功能。
